Disyuntor de vacío interior tipo carro de mano ZN23-40.5

Notas

Disyuntor de vacío interior tipo carro de mano serie ZN23-40.5 para alto voltaje nominal de 40.5kv,
Equipo eléctrico interior de alta tensión trifásico AC 50Hz.
Aplicar a aumentos de e r1terp industriales y mineros,
subestaciones y sistemas de transmisión y distribución para conmutación de control y protección;

Introducción detallada

ZN23-40.5 handcart type indoor vacuum circuit breaker

Disyuntor de vacío de alto voltaje para interiores ZN23-40.5

Resumen
Disyuntor de vacío para interiores tipo carro de mano serie ZN23-40.5 para equipos eléctricos de alto voltaje para interiores con clasificación de alto voltaje de 40,5 kv y CA trifásico de 50 Hz. Aplicar a terminales industriales y mineros, subestaciones y sistemas de transmisión y distribución para conmutación de control y protección; especialmente indicado para metalurgia, industrias siderúrgicas con arco eléctrico, etc. Requiere operación frecuente, como equipo de control y protección.
La serie ZN23-40.5 cumple con los estándares GB1984-89.

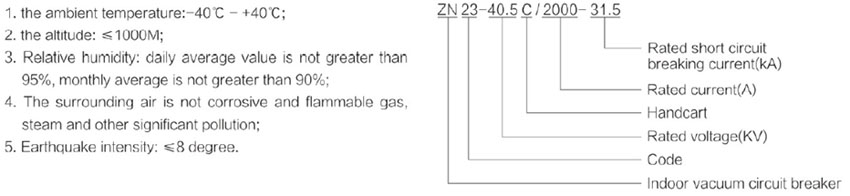

Implicación del modelo

Especificaciones

No. Artículo Unidades Parámetros
1 Tensión nominal ka 40,5
2 Tensión soportada por impulso de trueno (valor máximo) ka 185
3 lmin frecuencia industrial tensión soportada ka 95
4 Frecuencia nominal Hz 50
5 Corriente nominal A 1250,1600,2000
6 Corriente nominal de rotura de cortocircuito ka 25 31,5
7 Resistencia nominal a cortocircuitos ka 25 31,5
8 Corriente nominal de resistencia máxima ka 63 80
9 Tiempo nominal de duración del cortocircuito s 4
10 Tiempo nominal de interrupción de cortocircuito EM 90
11 Corriente de cierre del circuito corto nominal ka 63,80
12 Orden de operación nominal 0-0,3s-C0-180s-CO
13 Tiempo de cierre del freno EM 50-85
14 Momento de romper el freno EM 40-85
15 Tiempos de apertura y cierre de corriente nominal de cortocircuito Veces 20
dieciséis Vida útil mecánica Veces 10000
17 Abandono clasificado cu rre ntofcondenserbank A 630
18 Potencia nominal de la máquina eléctrica de almacenamiento de energía. W. 275
19 Voltios nominales del motor de almacenamiento de energía V CA/CC220.110
20 Tiempo de almacenamiento S <15
21 Tensión nominal del solenoide de cierre y apertura V CA/220.110
22 Corriente nominal del dispositivo de disparo por sobrecorriente A 5
23 Corriente de voltaje nominal del interruptor auxiliar A 10

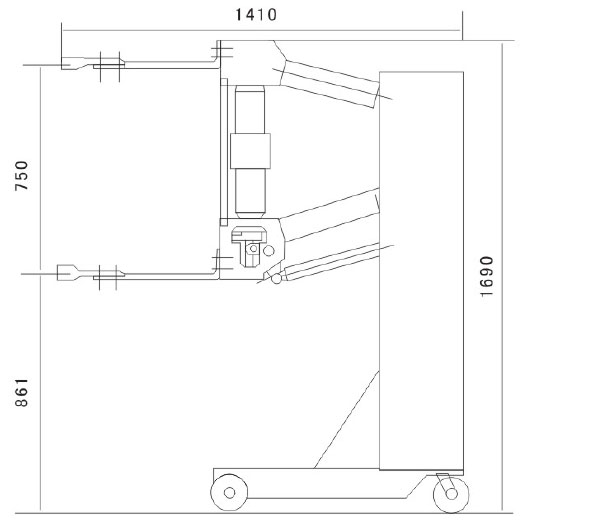

Dimensiones totales
