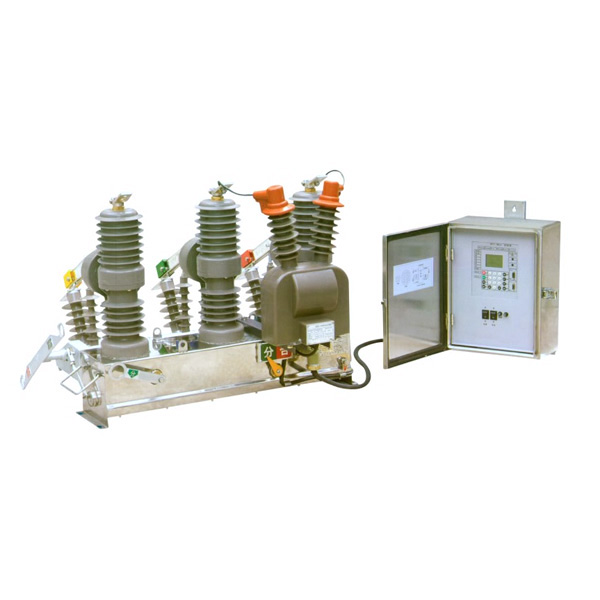

Disyuntor de vacío magnético permanente para exteriores ZW32-12

Notas

? Temperatura ambiente: -35°C ~ +45°C;
? Altitud: ≤1000m;
? Velocidad del viento ≤ 35 m/s;
? Intensidad del terremoto: nivel ≤8;
? Nivel de suciedad: IV;

Introducción detallada

Permanent magnetic outdoor vacuum circuit breaker

Disyuntor de vacío de alto voltaje para exteriores ZW32-12

Resumen
El disyuntor de vacío HV para exteriores ZW32-12 es un equipo de interruptor para exteriores trifásico CA 50 Hz 12 kV.
? Modo de instalación: montado en poste;
? Mecanismo operativo: mecanismo operativo de resorte y mecanismo operativo magnético permanente;
? Tipo de poste: poste ensamblado, poste integrado, poste integrado;
? Aplicación: subestación exterior de 12 kV, central eléctrica.
? Tipo de operación: manual, eléctrica, control remoto.

※ Estándares de producto
? IEC62271-100 Aparamenta y equipo de control de alto voltaje Parte 100: Disyuntores de CA
? Disyuntores de CA de alto voltaje GB1984
? GB/T11022 Especificaciones comunes para estándares de equipos de distribución y control de alto voltaje
? Disyuntores en vacío de CA de alto voltaje JB/T 3855
? DL/T402 Especificación de disyuntores de CA de alto voltaje

※ Condiciones ambientales
? Temperatura ambiente: -35°C ~ +45°C;
? Altitud: ≤1000m;
? Velocidad del viento ≤ 35 m/s;
? Intensidad del terremoto: nivel ≤8;
? Nivel de suciedad: IV;
? Lugares de instalación: Sin riesgo de incendio, explosión o suciedad grave.3
Especificaciones técnicas

No. Artículo Unidades Parámetros
1 Tensión nominal kV 12
2 Clasificado
nivel de aislamiento
1 min de frecuencia industrial
Tensión soportada
Seco kV A tierra, fase a fase 42 Fractura 48
Húmedo aislamiento externo 34
Tensión soportada de impulso de rayo (pico) A tierra, fase a fase 75 Fractura 85
3 Frecuencia nominal Hz 50
4 Corriente nominal A 630
5 Corriente nominal de corte en cortocircuito ka 12.5/16/20
6 Corriente nominal cerrada de cortocircuito (pico) ka 50
7 Corriente pico nominal soportada ka 50
8 Corriente nominal soportada de corta duración (4 s) ka 20
9 Secuencia de operación nominal O-0.3s-CO-180s-CO
10 hora de encendido/apertura EM 25~50/15~50
11 Tiempos de corte nominales de la corriente de corte de cortocircuito Veces 30
12 vida del mecanismo Veces 10000
13 El circuito de control y el circuito auxiliar 1 min de frecuencia eléctrica con voltaje estándar v 2000
14 Tensión nominal de funcionamiento y tensión nominal del circuito auxiliar v CC220/CA220
15 Sobrecorriente
excursionista
Corriente nominal a 5
Precisión de la corriente de disparo % ± 1

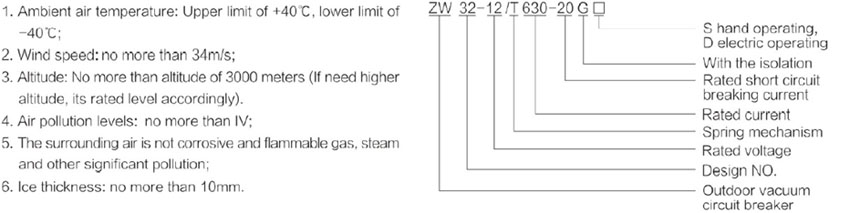

Implicación del modelo

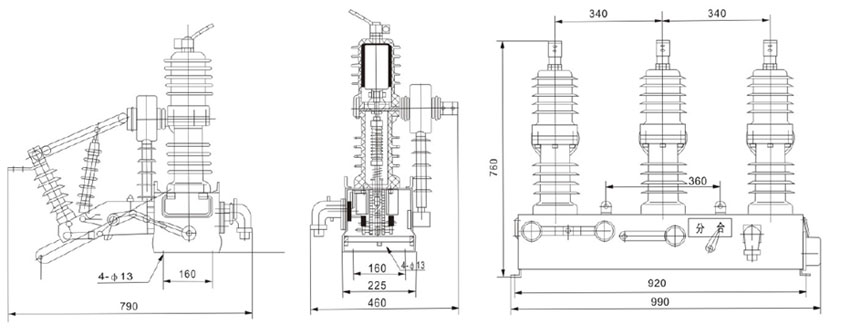

Dimensiones totales
