Disyuntor de vacío de alto voltaje para exteriores inteligente ZW8-12/C

Notas

se aplica para interrumpir, encender o apagar la corriente de carga en un sistema de alimentación trifásico de CA de 10-12 kV con 50/60 Hz,
Posee funciones de protección contra sobrecarga y cortocircuito, protección contra rotura rápida, retardo de lapso de tiempo y reconexión automática.
también se puede equipar con pararrayos o desconexión (combinación de disyuntor e interruptor de desconexión,
en lo sucesivo denominados disyuntores inteligentes combinados) según los requisitos del cliente.

Introducción detallada

intelligent outdoor high-voltage vacuum circuit breaker

Disyuntor de vacío de alto voltaje para exteriores ZW8-12/C

Resumen
El disyuntor de vacío de alto voltaje para exteriores inteligente ZW8-12/C (en lo sucesivo denominado disyuntor inteligente) se aplica para interrumpir, encender o apagar la corriente de carga en un sistema de alimentación trifásico de CA de 10-12 kV nominal con 50/60 Hz, posee funciones de protección contra sobrecarga y cortocircuito, protección contra rotura rápida, retardo de lapso de tiempo y reconexión automática, también puede equiparse con pararrayos o desconexión (combinación de disyuntor e interruptor de desconexión, en adelante denominada combinación de disyuntores inteligentes) según los requisitos del cliente. Este disyuntor inteligente posee fuente de alimentación, disponible para control remoto, las interfaces de CT y PT son para control remoto y pueden cumplir con los requisitos de control remoto.

Especificaciones técnicas

No. Artículo Unidades Parámetros
1 Tensión nominal kV 12
2 Nivel de aislamiento nominal 1 min FP
Tensión soportada
Seco 42
Húmedo 34
Tensión soportada de impulso de relámpago (pico) 75
3 Corriente nominal A 400 630
4 Corriente de corte nominal de cortocircuito ka 20 16 12,5
5 Secuencia de operación nominal O-0.3C0-180S-CO
6 Tiempos nominales de rotura de cortocircuito Veces 30
7 Corriente nominal de cierre del circuito (pico) 50
8 Corriente pico nominal soportada ka 50
9 Corriente nominal soportada de corta duración 20,16,12,5
10 Duración de la interrupción nominal del cortocircuito 4
11 Horario de apertura (viaje de derivación) Máx. tensión de funcionamiento EM 15~50
12 Tensión de funcionamiento nominal 15~50
13 Mín. tensión de funcionamiento 30~60
14 hora de cierre 25~50
15 tiempo total de rotura ≤100
dieciséis tiempo de arco ≤20
17 Vida mecánica Veces 10000
18 Frecuencia de cierre j 70
19 Potencia de entrada motorizada de almacenamiento de energía W. ≤220
20 Tensión nominal de funcionamiento y tensión nominal del bucle subsidiario V CA/CC220 110, 24
21 CA/CC220 110, 24
22 Tensión subestimada del tiempo de almacenamiento de energía S <8
23 Liberación de sobrecorriente Corriente nominal A 5
LAccu
picante de la corriente de lanzamiento
% ±10
24 Ajuste de sobrecorriente A 1~9
25 Ajuste de pausa rápida EM 6~20
26 Tiempo de retardo 80~500
27 Distancia de control remoto metro 30
28 El número de ping superpuestos.
yo('
Veces 1~3

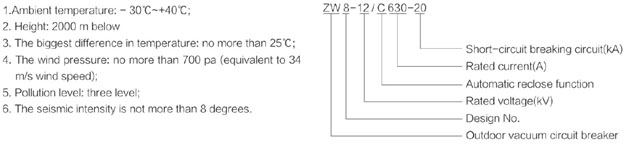

Implicación del modelo

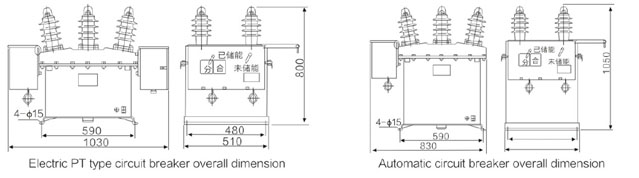

Dimensiones totales
