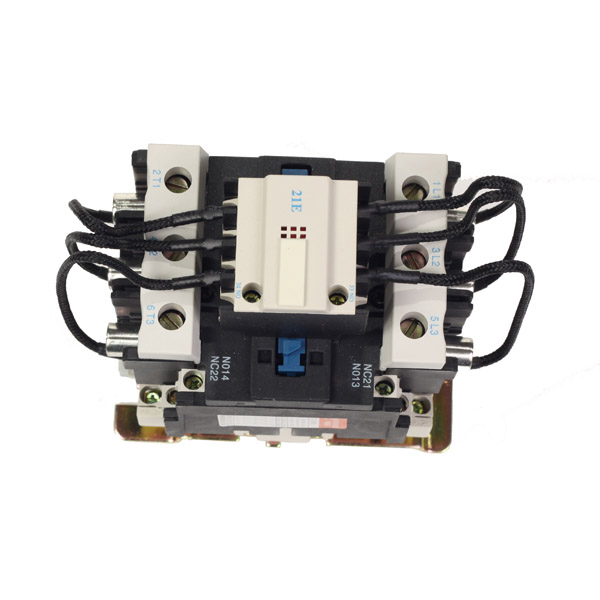

Contactor de condensador de conmutación CJ19

Notas

。El contactor tiene una resistencia limitada de corriente de instalación, puede restringir el interruptor en la corriente de entrada.
。El contactor es de acción directa y estructura de doble ruptura, operación flexible, operación convenientemente manual para inspección.
。El terminal de conexión del contactor tiene funda aislante, muy segura.
。El contactor se puede instalar mediante tornillo, también se puede instalar en la barra colectora.

Introducción detallada

Switch-Over Capacitor Contactor

Contactor de condensador de conmutación CJ19

Descripción general:
El contactor de condensador de conmutación CJ16(19) de la marca ZHIYUE es un nuevo tipo de componentes para aparatos eléctricos, que se desarrolla y produce sobre la base de la tecnología extranjera introducida del mismo tipo. El dispositivo se aplica ampliamente a la potencia reactiva de bajo voltaje. Pantalla de compensación para reemplazar el subconjunto compuesto por tres reactores limitadores de corriente Xd1 y un cotnactor CJ10, y también se puede utilizar en el circuito de control general para limitar el flujo de destellos.

Características:
1. El contactor tiene una resistencia limitada de corriente de instalación, puede restringir el interruptor en la corriente de entrada.
2.El contactor es de acción directa y estructura de doble ruptura, operación flexible, operación convenientemente manual para inspección.
3. El terminal de conexión del contactor tiene funda aislante, muy segura.
4. El contactor se puede instalar mediante tornillo y también se puede instalar en la barra colectora.

Condiciones de trabajo:
1. La altitud del lugar de instalación no puede exceder los 2000 mm.
2. La temperatura del aire alrededor no puede exceder los 40 ℃ ni ser inferior a -5 ℃.
3. Humedad: 50% a 40 ℃, 90 % a 20 ℃.
4. Condición de instalación: no se puede inclinar 5 ℃ con respecto al plano vertical.
5. Clase de contaminación: 3 grados.
6. Sin impacto ni sacudidas.

Datos técnicos principales:

Modelo

CJ19-32

Corriente térmica convencional (A)

32

Corriente nominal(A) AC-6b A

25

Condensador controlado kvar

230V-250V

9

400V-450V

15

690V

15

Capacidad para frenar el aumento

20 pulgadas

Bobina

Tensión de trabajo Us 50Hz V

220,380 según requerimiento del cliente

Rango de operación

0,85-1,1 nosotros

Potencia consumida VA

Comenzar

115

tenencia

11

Resistencia eléctrica 104 veces

10

Vida mecánica 104 veces

100

La frecuencia máxima de operación veces/h

300

Tensión de aislamiento (V)

500V

Contacto auxiliar

Corriente térmica convencional (A)

10

Resistencia eléctrica 104 veces

AC-15

360VA

12

DC-13

33W

12

La carga más pequeña para conectar.

6V x 10mA

Tiempo de entrada de resistencia limitada por corriente (ms)

7-9

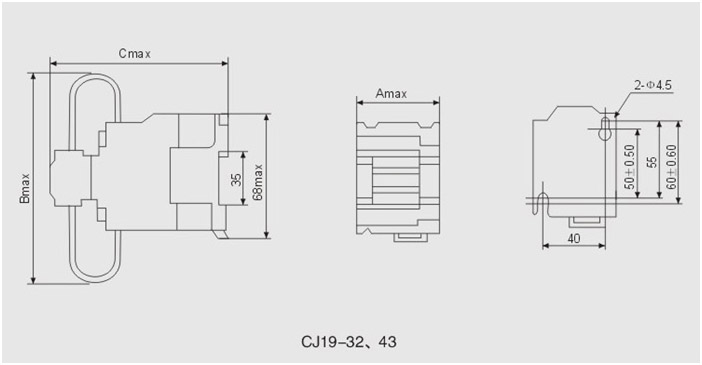

Tamaño total y de instalación.

Contactor CJ19

UN MÁXIMO

B MÁX.

C MÁX

CAPACIDAD DE CONTROL

CJ19-25

47

80

124

CONDENSADOR ADECUADO≤ 12kvar≤

CJ19-32

58

90

132

CONDENSADOR ADECUADO≤ 15kvar≤

CJ19-43

58

90

136

CONDENSADOR ADECUADO≤ 20kvar≤

CJ19-63

79

132

150

CONDENSADOR ADECUADO≤ 12kvar≤

CJ19-95

87

132

160

CONDENSADOR ADECUADO≤ 30kvar≤

CJ19-115

121

220

156

CONDENSADOR ADECUADO≤ 60kvar≤

CJ19-150

121

220

156

CONDENSADOR ADECUADO≤ 80kvar≤

CJ19-170

121

220

156

CONDENSADOR ADECUADO≤90kvar≤
