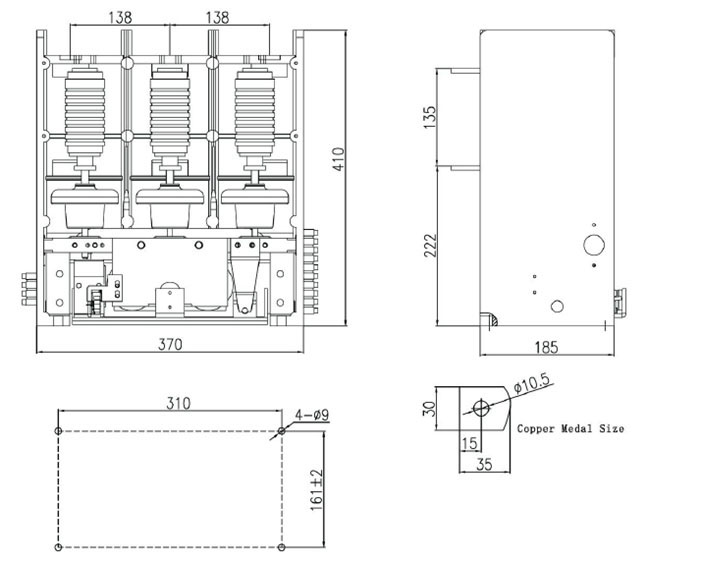

Contactor de vacío JCZ5-7.2KV
  • Contactor de vacío JCZ5-7.2KV

Contactor de vacío JCZ5-7.2KV

。Contactor de vacío de CA de alto voltaje
。 Código dise?ado
。Tensión nominal (kV)
ModeModo de enganche: J: pestillo mecánico; D: pestillo eléctrico
。G: gran altitud; Y: tipo móvil; Ninguno: tipo básico

Detailed introduction

High Voltage Vacuum Contactor

Contactor de vacío JCZ5-7.2KV

Descripción general:
El contactor al vacío de la serie VCZ5-7.2,12 / 400,630 se utiliza en una CA. Sistema de energía eléctrica de 50-60 Hz, con un voltaje de trabajo nominal de 7.2Kv y 12kV, y una corriente nominal de 400A, 630A, para control de encendido y apagado directo o romote de la carga principal. Es especialmente adecuado para las aplicaciones de control eléctrico que se utilizan con frecuencia, como motores eléctricos, transformadores, etc. Esta serie adopta un marco integrado, un dise?o anterior y posterior entre el circuito principal y el circuito de control, adopta un pestillo eléctrico o un pestillo mecánico y un interruptor de vacío. Con cáscara de cerámica.

Especificaciones principales:
1. Contactor de vacío de CA de alto voltaje
2. Código dise?ado
3. Tensión nominal (kV)
4. Modo de enganche: J: pestillo mecánico; D: pestillo eléctrico
5. G: gran altitud; Y: tipo móvil; Ninguno: tipo básico
6. Corriente nominal (A)
7. Corriente nominal soportada a corto plazo (kA)
8. Materiales de la carcasa de vacío: T — cerámica

Datos técnicos:

NO.

Parameters

Unit

Value

JCZ5-7.5J/D-630/400/250

JCZ5-12J/D-630/400/250

1

Rated Voltage

kV

7.2

12

2

Rated Current

A

630

400

250

630

400

250

3

Rated closing current (rms)

A

6300

4000

2500

6300

4000

2500

4

rated breaking current

5040

3200

2500

5040

3200

2500

5

4S thermal current

6300

4000

2500

6300

4000

2500

6

Limit breaking current

6300

4000

2500

6300

4000

2500

7

Power frequency withstand voltage

kV

32

42

8

operating frequency

Times/h

300

9

Electric life time

AC-3

×104 Times

25

AC-4

10

10

Mechanical life

30

11

Rated operating voltage

V

AC110/220

12

Closing coil pull current

A

≤ DC6/3

13

Holding coil holding current

D:DC0.32/0.16

14

Shunt trip coil current

J:DC2.5/1.3

NO.

Parameters

Unit

Value

JCZ5-7.2J/D-630/400/250

JCZ5-12J/D-630/400/250

1

contact distance

mm

4.5+1.0/-0.5

6+1.0-0.5

2

contact overtravel

1.5±0.5

3

Average closing speed

m/s

0.1~0.25

4

Average opening speed

0.3~0.6

5

3 Phase closing - opening period

ms

≤ 2

6

Closing time / opening time

≤ 150/ ≤ 150

7

Each phase conductive loop resistance(20oC)

Ω

≤ 250

Model

Rated voltage (V)

Rated current main circuit(A)

Main contact parameters

Power frequency coltage resistance V(effective value)

Main circuit

control circuit

Distance (mm)

Overtravel(mm)

Final pressure(N)

Mian circuit

Auxillary circuit

Control circuit

JCZ5-7.5D(J)/160

7200

100,220

160

4.5±0.5

1.5±0.5

>85N

32000

2500

2000

JCZ5-7.5D(J)/250

7200

100,220

250

4.5±0.5

1.5±0.5

>85N

32000

2500

2000

JCZ5-7.5D(J)/400

7200

100,220

400

4.5±0.5

1.5±0.5

>85N

32000

2500

2000

JCZ5-7.5D(J)/630

7200

100,220

630

4.5±0.5

1.5±0.5

>85N

32000

2500

2000
