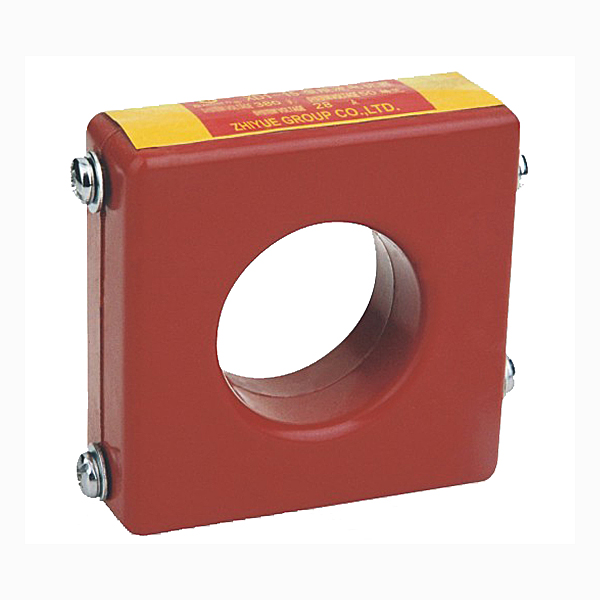

Reactor limitador de corriente XD1
Descripción general:
El reactor limitador de corriente de la serie XD1 adopta un reactor de tipo seco moldeado con resina de poliéster insaturada. Se utiliza para controlar la sobretensión de encendido del condensador de bajo voltaje y para fortalecer la capacidad de interrupción del interruptor de encendido en el dispositivo integrado de ingeniería eléctrica de bajo voltaje.
Condiciones de trabajo:
1.La altitud del lugar de instalación no supera los 1000 m.
2. Cuando la temperatura del aire ambiente es inferior a +40 ℃, la temperatura promedio dentro de 24 horas debe ser inferior a +35 ℃, el límite inferior de la temperatura del aire ambiente es -5 ℃.
3. Cuando la temperatura máxima es de +40 ℃, la humedad relativa del aire no supera el 50 %, a la temperatura más baja. Se puede permitir que la humedad relativa más alta sea mayor, pero la humedad relativa máxima no puede exceder el 80 %.
4. No existe en el lugar de instalación ningún medio peligroso ni sustancia explosiva o inflamable, gas o polvo (incluido el polvo conductor) que pueda erosionar el metal y destruir el aislamiento.
5. No se permiten vibraciones drásticas en el lugar de instalación, la oblicuidad de la instalación no puede exceder los 5°.
6.El lugar de instalación debe estar alejado de la luz solar directa, la lluvia o el moho.
Datos técnicos:
1.Corriente nominal, capacidad y tiempos de limitación de sobretensiones del condensador acoplado.
2. Voltaje de prueba de frecuencia de alimentación: CA 50 Hz, voltaje 3 Kv, sin averías ni destellos durante 1 minuto.
3.Temperatura: Vivienda<=65K, Bobina<=65K.

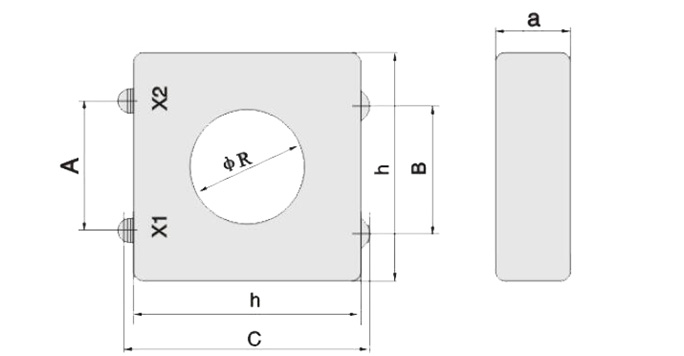

Modelo | A | B | C | R | h | a |
12-16 Tipo | 51 | 70 | 106 | 45 | 92 | 32 |
18-25 Tipo | 55 | 74 | 118 | 45 | 99 | 43 |
Tipo 25-40 | sesenta y cinco | 84 | 132 | 45 | 112 | 51 |
La especificación para una relación de reactancia del 6%.
Modelo | Trabajo clasificado tensión (V) | Condensador Salida (kvar) | Trabajo clasificado Corriente (A) | Inductancia (mH) | Limitado por la actualidad relación (n) | Nivel de aislamiento (KV/1min) |
XD1-12 | 400 | 12 | 22,5 | 0.0315 | 50 | 2500 |
XD1-14 | 14 | 26.3 | 0.026 | |||
XD1-16 | dieciséis | 30.02 | 0.0232 | |||
XD1-20 | 20 | 35,9 | 0.0204 | |||
XD1-25 | 25 | 46,9 | 0.0213 | |||
XD1-30 | 30 | 56.3 | 0.025 | |||
XD1-40 | 40 | 70,8 | 0,03 |
