ZUFK intelligent Combination switch

Contactor de condensador de conmutación ZUFK

Descripción general:
La marca ZHIYUE del interruptor de combinación inteligente de la serie ZUFK tiene dos tipos de interruptor, compensación de división y compensación conglutinativa. El interruptor de compensación conglutinante se utiliza para poner y cortar el condensador trifásico, adoptan conexión; El interruptor de compensación de división se utiliza para colocar y cortar un condensador monofásico, adopta una conexión tipo Y. El interruptor de combinación opera el interruptor de tiristor y mantiene el interruptor magnético, tiene la función de corte cero y colocación del tiristor al encender o cortar. Y también tiene el punto fuerte de cero disipación de energía al mantener el interruptor magnético cuando se conecta normalmente. El interruptor combinado tiene la característica de no impacto, baja disipación de energía, larga vida útil, se puede usar para conectar un contactor o un interruptor de tiristor y se usa ampliamente en el campo de compensación de potencia reactiva de bajo voltaje.

Datos de la técnica principal:
1. Tensión nominal 380V± 20%, vida útil: 300 mil veces.
2. Tensión soportada del interruptor ≥ 2000 V, disipación de potencia del interruptor ≤ 2 W.
3. Cambie la caída de presión ≤ 0,05 V, coloque y corte la alternancia: ≥ 30 S.
4. Resistencia del aislamiento: armónico de flecha de 2,5 kv/1 min ≤10%.
5. Circuito de control de control de la batería de almacenamiento Corriente de entrada de 5-24 VCC <10 MA.
6. Medición de compatibilidad electromagnética, grupo lulse IEC255-22-1 2 grados, campo Fadiaiton IEC 60255-22-3 2 grados. Descarga electrostática IEC255-22-2 3 grados. Transitorio rápido IEC61000-4-4 3 grados.

Indicador que indica instrucción
1. Las luces de ENCENDIDO y APAGADO solo se encienden una al mismo tiempo para indicar el estado de funcionamiento del interruptor.
2.La luz de FALTA DE FASE significa que hay al menos una fase que no está junta, el tipo de compensación conglutinante tiene la función de cortar cuando falta una fase.
3. El indicador de retardo encendido significa que después de que el interruptor haya activado la señal del controlador, el indicador de ENCENDIDO se ilumina, pero si no alcanza el tiempo de retardo de descarga del capacitor establecido, el indicador de retardo se apaga y encienda el interruptor.

Características de la función:
7. Voltaje a través de cero puesto, corriente a través de cero cortado, sin corriente armónica, no aparece sobrevoltaje.
8. Disminución de la disipación de energía después del encendido, no es necesario agregar una aleta de refrigeración por aire.
9. No produce armónicos, no necesita reactor de conexión en serie.
10. Ponga la señal aislada con conmutación óptica, alta protección EMC, buena capacidad de resistir perturbaciones.
11. Puede combinarse con nuestro controlador de compensación dinámica.
12. Energía incorporada, no es necesario agregar energía externa.
13. El estado de operación del interruptor tiene dos tipos: encendido y apagado. Tiene indicador de fase no junta y retraso.
14. Tiene una fuerte capacidad de protección compositiva, incluye la fase de voltaje de entrada del sistema, no la protección conjunta, la fase de voltaje de alimentación.
No juntos protección, protección contra subtensión, protección de apagado, etc.

Condiciones de trabajo:
1. Temperatura de trabajo: -25 ℃ -55 ℃ temperatura de mantenimiento y transferencia -40 ℃ -85 ℃.
2. Humedad relativa: 5%-95%, sin condensación, presión atmosférica: 80kpa-110kpa
3. Altitud inferior a 2000 mm, intensidad del terremoto: <8 grados.

Modelo del Producto Puede controlar el condensador Intervalo de tiempo entre corte y colocación
ZUFK-60-380-△ Condensador trifásico (1-20)kvar Al menos 60 años
ZUFK-80-380-△ (Condensador trifásico de 21-30kvar Al menos 60 años
ZUFK-100-380-△ (31-40)kvar condensador trifásico Al menos 60 años
ZUFK-60-220-Y Condensador de compensación de división 3x(1-7)kvar Al menos 60 años
ZUFK-80-220-Y Condensador de compensación de división 3x(7-10)kvar Al menos 60 años
ZUFK-100-220-Y Condensador de compensación de división 3x(11-15)kvar Al menos 60 años

Aviso:
1. Para el interruptor de compensación de división, la capacidad del capacitor significa la capacidad de tres capacitores monofásicos juntos.

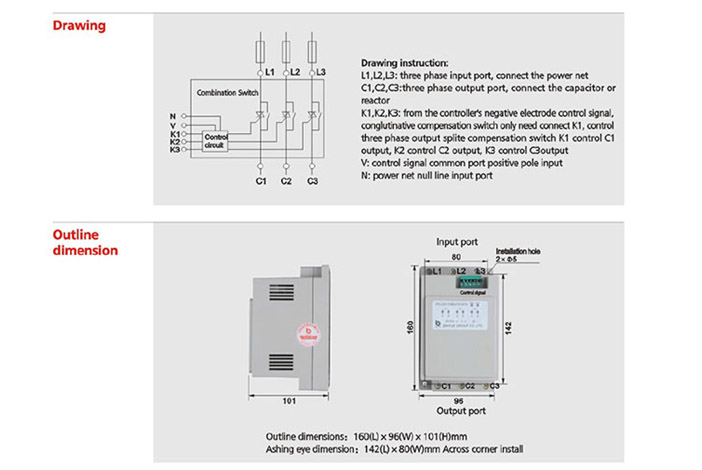

2. El interruptor de compensación de división tiene dos métodos de control: uno adopta el controlador y utiliza la salida del puerto de polo positivo común. el otro utiliza salida de puerto negativo común. Si utilizamos nuestro controlador de compensación de potencia reactiva, adoptamos una salida de puerto de polo positivo común.
3. Elija corriente térmica combinada: generalmente la capacidad es inferior a 20 kvar, use 60 A, 21 kvar -30 kvar use 80 A, 31-40 kvar use 100 A.
