Condensador de potencia

Las soluciones integrales de bancos de condensadores montados en postes se pueden adaptar para satisfacer las necesidades de las aplicaciones del cliente. Este paquete de banco personalizado ofrece mejoras generales del sistema, como factor de potencia mejorado, liberación de capacidad del sistema, reducción de pérdidas, estabilidad de voltaje, flujo de energía mejorado y ahorro de costos.

Las soluciones integrales de bancos de condensadores montados en postes se pueden adaptar para satisfacer las necesidades de las aplicaciones del cliente.

El interruptor de condensador ZCS de nueva generación de Zhiyue es un diseño de campo eléctrico especial en un interruptor de vacío y aislamiento del cuerpo del interruptor para conmutar corriente capacitiva.

。Voltaje nominal: 230 V, 400 V, 450 V, 480 V, 525 V, 690 V, 750 V, 1200 V, otros voltajes personalizados disponibles;
。Capacidad nominal: 1 kvar a 60 kvar para 0,4 ~ 0,69 kV, otras capacidades personalizadas disponibles;
。Frecuencia nominal: 50 Hz o 60 Hz;
。Tolerancia de capacidad: -5% a +10%;

。Nivel de voltaje nominal (kV): 0,23, 0,25, 0,4, 0,45, 0,48, 0,525;
。Capacidad nominal (kvar): 1 ~ 50;
。1~10kvar: terminal de un solo extremo;
。12,5 ~ 30 kvar: terminal de tornillo;

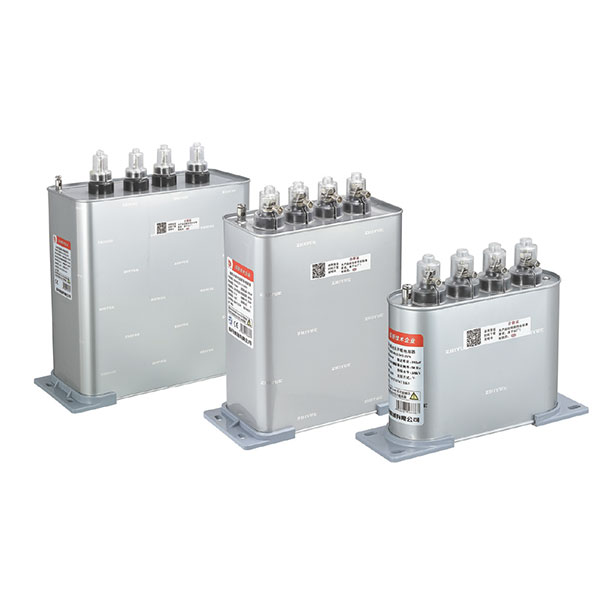

Con el desarrollo de la tecnología de compensación de potencia reactiva, para cargas trifásicas desequilibradas, se puede emplear el método de cambiar condensadores por separado para cada fase para compensar la potencia reactiva de cada fase.

。Niveles de voltaje nominal (kV): 0,45, 0,48, 0,525.
。Capacidad nominal (kvar): 15 ~ 60.
。Desviación de capacitancia (μF): 0~+3%.
。Factor de disipación (tanδ): ≤0,1% (a Un, 50 Hz, 20 ℃).

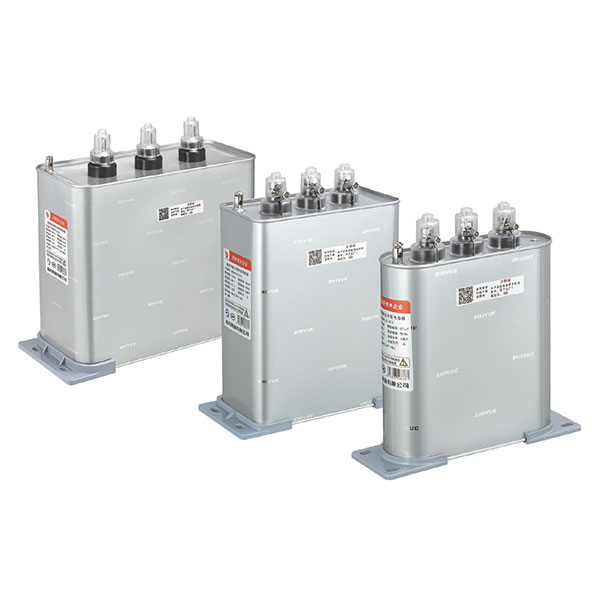

。Niveles de voltaje nominal (kV): 0,33, 0,45, 0,48, 0,525, 0,80
。Capacidad nominal (kVar): 15 ~ 100
。Tolerancia de capacitancia (μF): 0~+3%
。Tangente de pérdida (tanδ): ≤0,1% (a Un 50 Hz 20 ℃)

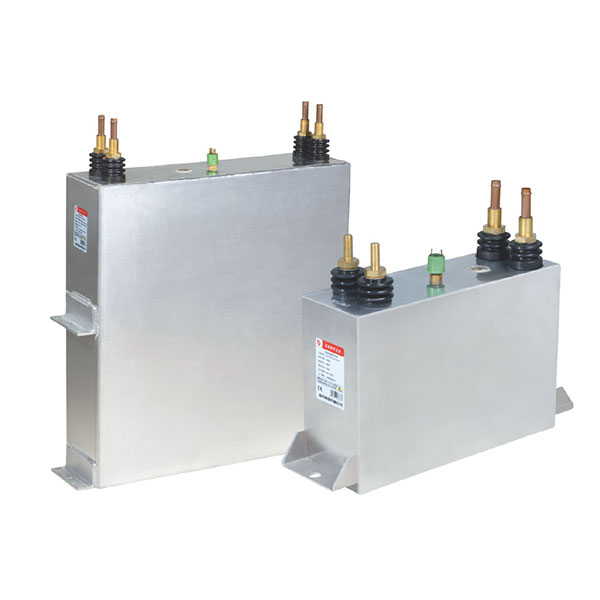

。Alta capacidad, altas características de bits.
。Totalmente refrigerado por agua, semirefrigerado por agua.
。Medio ecológico.
。Protección de presión

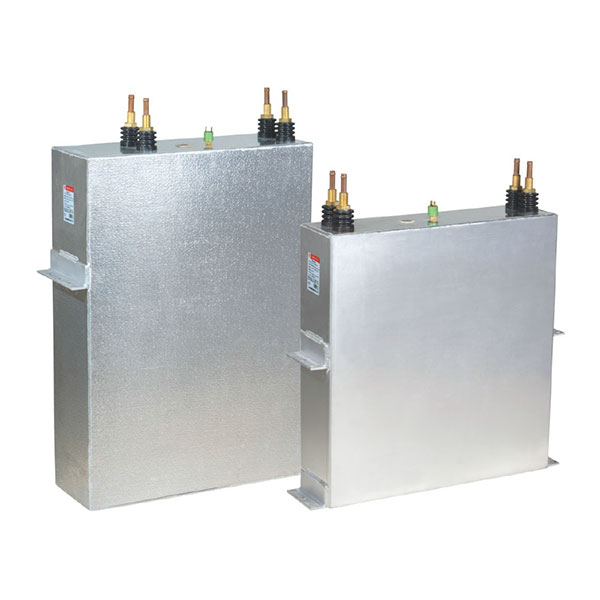

。Gran capacidad: 300~5000μF
。Alta corriente: la corriente máxima alcanza los 2500 A.
。Alto voltaje: 800 ~ 1800 VCC.
。Método de enfriamiento: enfriamiento total por agua o enfriamiento semi-agua.

。Altitud ambiental: <2000 m
。Rango de temperatura: -25 a +40 °C.
。Nivel de humedad: <85%
。Clasificación de protección: IP00 para instalación en interiores.

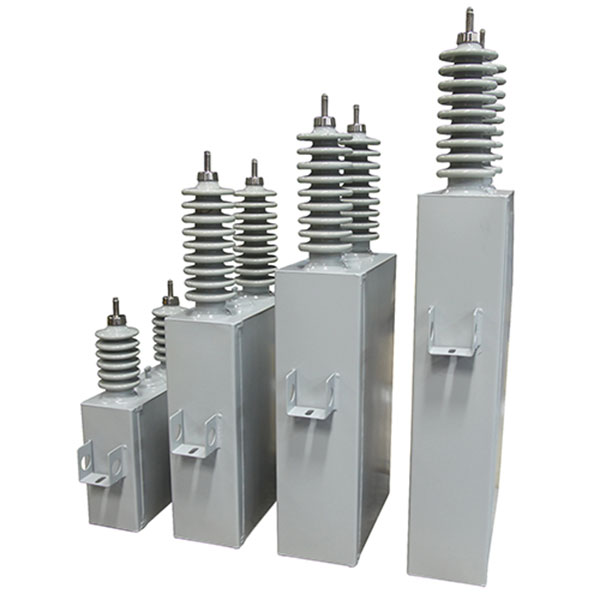

。Nivel de voltaje: 1 ~ 24 kV
。Nivel de capacidad: 100 ~ 800 kvar
。Desviación de capacitancia: -3% ~ +5%
。Valor tangente de pérdida dieléctrica: ≤0,03%

。Nivel de voltaje: 1 ~ 24 kV
。Nivel de capacidad: 100 ~ 800 kvar
。Desviación de capacitancia: -3% ~ +5%
。Valor tangente de pérdida dieléctrica: ≤0,03%

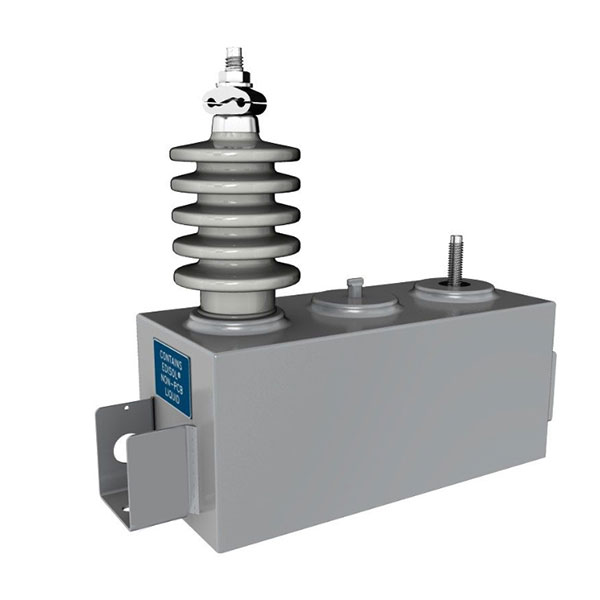

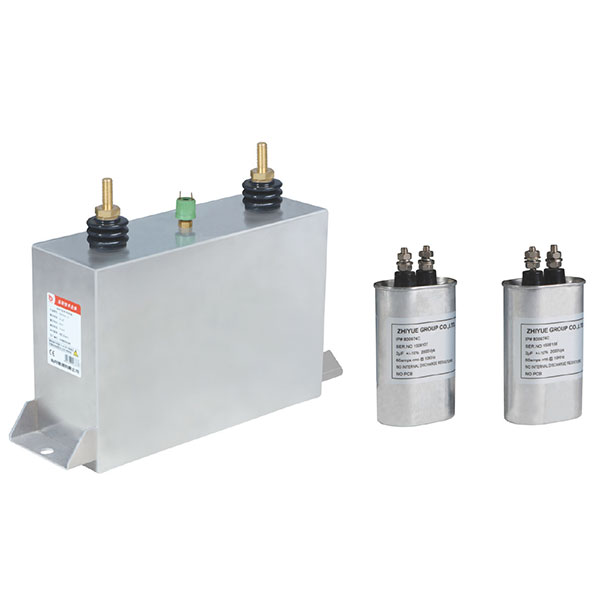

。Nivel de voltaje: 6 ~ 35 kV
。Nivel de capacidad: 0,1 a 0,5 μF.
。Desviación de capacitancia: -3 ~ +10%
。Valor tangente de pérdida dieléctrica: ≤0,03%e

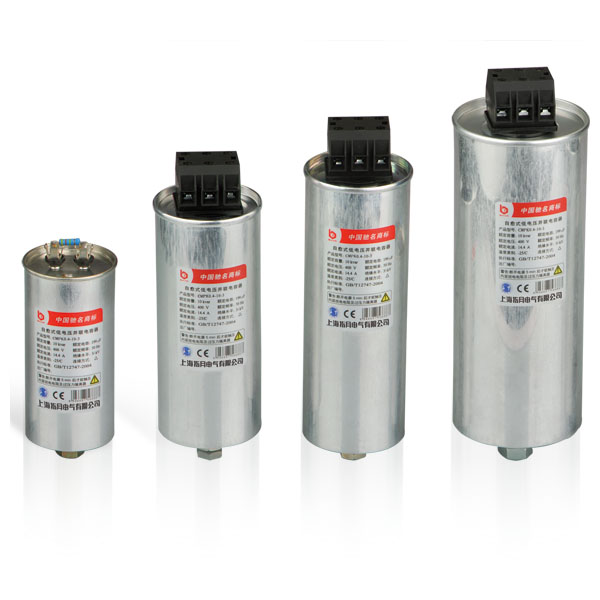

。Tensión nominal: 230 VCA, 400 VCA, 525 VCA, 690 VCA, 750 VCA, 1050 VCA, 1200 VCA.
。Salida nominal: 1-60 KVAR
。Frecuencia nominal: 50 Hz o 60 Hz.
。Tolerancia de capacitancia: -5% - +10%
。Tangente del ángulo de pérdida: con la tensión nominal de frecuencia industrial,

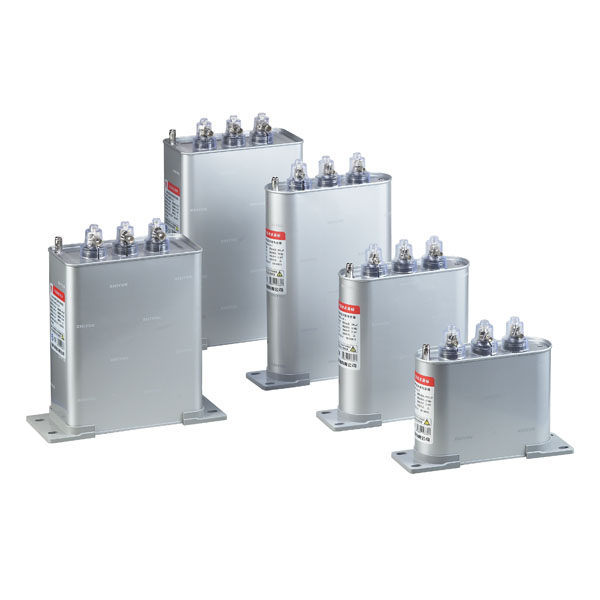

。Tensión nominal: 0,23 kv, 0,4 kv, 0,415 kv, 0,45 kv, 0,525 kv, etc.
。Salida nominal: 1-30 kvar.
。Tolerancia de capacitancia: -5% - 10%.
。Tangente del ángulo de pérdida: inferior al 0,1%.
。Entre los terminales soportan voltaje: 2,15 veces el voltaje nominal durante 5 segundos.

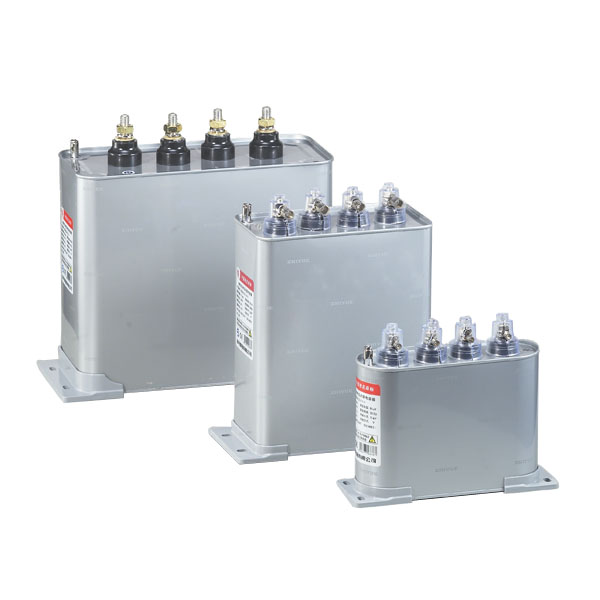

Con el desarrollo de la tecnología de compensación reactiva, en cuanto a carga desequilibrada trifásica,
llevar a cabo la compensación de fase dividida de la potencia reactiva aplicando la forma de conmutación trifásica respectiva del condensador,
para mejorar la precisión de la compensación y optimizar el resultado de ahorro de electricidad.
Para lograrlo, nuestra empresa ha desarrollado un condensador en derivación de compensación de fase dividida.

Utilice cilindros de aluminio sellados.
Utilice cera microcristalina y aceite dieléctrico saludable como impregnante.
Tiene un dispositivo de separación de presión incorporado y una resistencia de descarga.
Utilice una película de polipropileno metalizado dieléctrico como medio.

Pequeño volumen, peso ligero y instalación cómoda
Sin fugas de aceite, no tóxico y protección del medio ambiente.
Bajas pérdidas, poca radiación y bajo aumento de temperatura.
Excelente rendimiento de autocuración
Seguridad

。Temperatura ambiente: -40 ~ +45 ℃
。Altura: ≦1000m

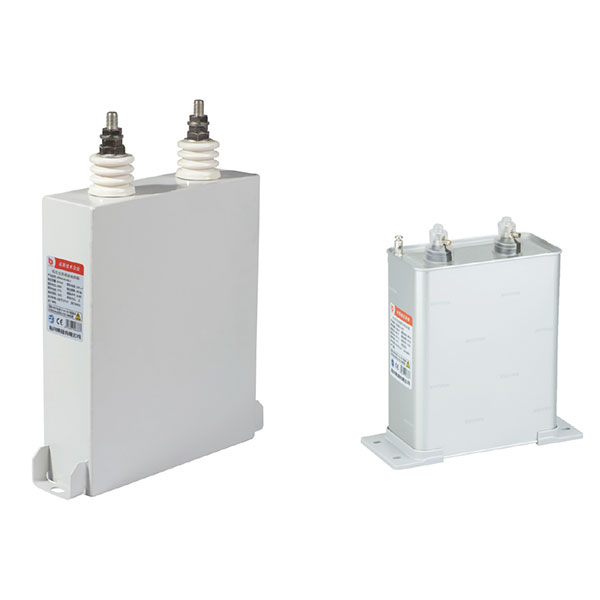

。Para el filtro de paso de banda, la desviación de la capacitancia real y nominal es inferior a ±5%.
。Para el filtro de paso alto, la desviación de la capacitancia real y nominal es inferior a ± 7,5%.

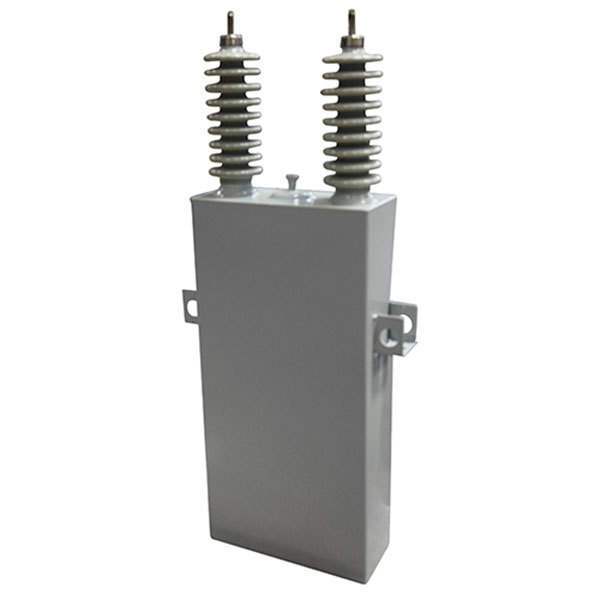

。Tensión nominal: 6,3 kV, 6,6 kV, 6,6/√3kV, 7,96 kV, 10,5 kV, 11 kV, 11 kV, 11/√3 kV, indique en el pedido si desea la otra capacidad especial.
。Capacidad nominal: 33~334kvar, indíquelo en el pedido si desea otra capacidad especial.
。Tolerancia de capacidad: -5 ~ 15%.
。Valor tangencial del ángel de pérdida: película y papel medio tg θ≦0,08%, película medio tg θ≦0,05%.

Altitud: menos de 1000 m; Temperatura ambiente: -40 ℃ ~ +40 ℃。
Sin vibraciones mecánicas violentas, sin gases ni vapores nocivos, sin electricidad, explosivos ni polvo explosivo en el lugar.
Tensión de funcionamiento continuo: 1,00 Un, máx. a largo plazo, Sobretensión: menos.1 Un.
Sobrecorriente estable (incluida la corriente de armónicos) menos 1,3 pulg.
