Introducción detallada

Aplicable

Con el desarrollo de la tecnología de compensación de potencia reactiva, para cargas trifásicas desequilibradas, se puede emplear el método de cambiar condensadores por separado para cada fase para compensar la potencia reactiva de cada fase. Este enfoque mejora la precisión de la compensación y mejora los efectos de ahorro de energía. Para conseguirlo, nuestra empresa ha desarrollado una configuración de condensadores en paralelo que permite la compensación tanto fase a fase como interfase, facilitando la conmutación selectiva de condensadores para diferentes fases.

Características estructurales

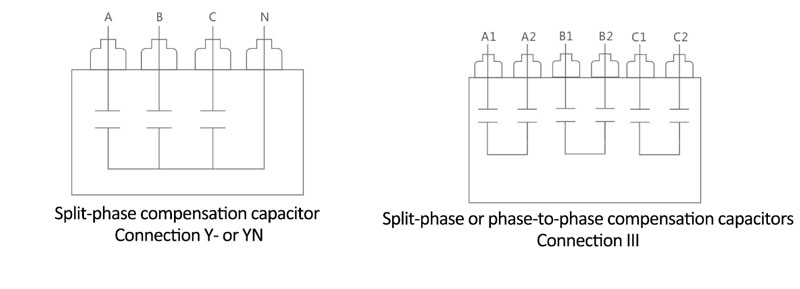

1. Tres capacitores monofásicos están conectados en una configuración Y con el punto neutro hacia afuera (marcado como terminal 'N') o III, formando así tres capacitores monofásicos interconectados.

2.Cada unidad independiente está equipada con su propia resistencia de descarga para mayor seguridad.

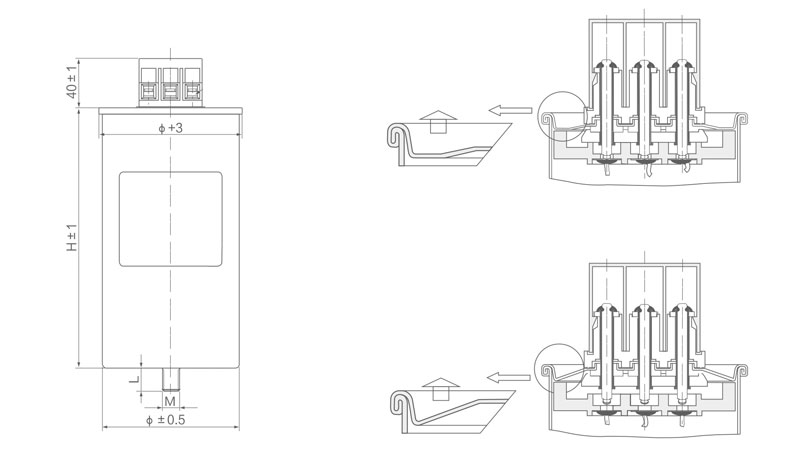

3. Cualquier daño a las unidades individuales se aísla de manera confiable con dispositivos de aislamiento de sobrepresión para una desconexión segura.

Nota: La compensación de fase también se puede lograr utilizando tres unidades de condensadores independientes monofásicos. Esta sección destaca las ventajas de los tres condensadores monofásicos interconectados, incluido su tamaño compacto y uso conveniente, lo que los hace muy preferidos por los usuarios.

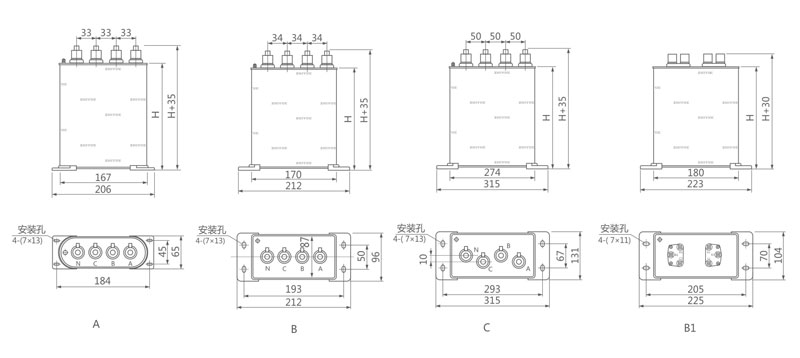

Fase cuadrada

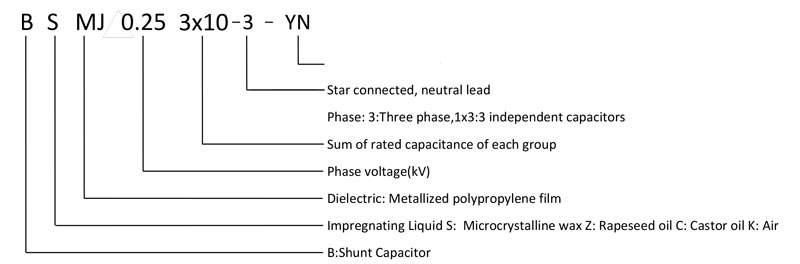

ESPECIFICACIÓN	TENSIÓN NOMINAL (kV) Naciones Unidas	CAPACIDAD NOMINAL (kvar) qn	CAPACIDAD NOMINAL (kvar) cn	CORRIENTE NOMINAL (A) En	ALTURA Mmm)
0,23-3x1-3YN	0,23	3	180,6	4.3	125
0,23-3x1,67-3YN	0,23	5	301.0	7.2	125
0,23-3x2-3YN	0,23	6	361.2	8.7	125
0,23-3x2,5-3YN	0,23	7.5	451,5	10.9	180
0,23-3x2,7-3YN	0,23	8	481,6	11.6	180
0,23-3x3,3-3YN	0,23	10	602.0	14.5	180
0,23-3x4-3YN	0,23	12	722,4	17.4	210
0,23-3x4,7-3YN	0,23	14	842,8	20.3	210
0,23-3x5-3YN	0,23	15	903.0	21.7	210
0,23-3x5,3-3YN	0,23	dieciséis	963.2	23.2	210
0,23-3x6-3YN	0,23	18	1083.6	26.1	210
0,23-3x6,67-3YN	0,23	20	1204.1	29.0	210
0,23-3x8,3-3YN	0,23	25	1505.1	36.2	260
0,23-3x10-3YN	0,23	30	1806.1	43,5	310
0,25-3x1-3YN	0,25	3	152,9	4.0	125
0,25-3x1,67-3YN	0,25	5	254,8	6.7	125
0,25-3x2-3YN	0,25	6	305.7	8.0	125
0,25-3x2,5-3YN	0,25	7.5	382.2	10.0	125
0,25-3x2,7-3YN	0,25	8	407.6	10.7	125
0,25-3x3,3-3YN	0,25	10	509.6	13.3	180
0,25-3x4-3YN	0,25	12	611,5	16.0	180
0,25-3x4,7-3YN	0,25	14	713.4	18.7	210
0,25-3x5-3YN	0,25	15	764,3	20.0	210
0,25-3x5,3-3YN	0,25	dieciséis	815.3	21.3	210
0,25-3x6-3YN	0,25	18	917.2	24.0	210
0,25-3x6,67-3YN	0,25	20	1019.1	26,7	210
0,25-3x8,3-3YN	0,25	25	1273,9	33.3	210
0,25-3x10-3YN	0,25	30	1528.7	40.0	260
0,25-3x13,3-3YN	0,25	40	2038.2	53.3	310
0,28-3x1-3YN	0,28	3	121,9	3.6	125
0,28-3x1,67-3YN	0,28	5	203.1	6.0	125
0,28-3x2-3YN	0,28	6	243,7	7.1	125
0,28-3x2,5-3YN	0,28	7.5	304.7	8.9	125
0,28-3x2,7-3YN	0,28	8	325.0	9.5	125
0,28-3x3,3-3YN	0,28	10	406.2	11.9	180
0,28-3x4-3YN	0,28	12	487,5	14.3	180
0,28-3x4,7-3YN	0,28	14	568,7	16.7	210
0,28-3x5-3YN	0,28	15	609.3	17.9	210
0,28-3x5,3-3YN	0,28	dieciséis	649,9	19.0	210
0,28-3x6-3YN	0,28	18	731.2	21.4	210
0,28-3x6,67-3YN	0,28	20	812.4	23.8	210
0,28-3x8,3-3YN	0,28	25	1015.5	29,8	210
0,28-3x10-3YN	0,28	30	1218.6	35,7	260
0,28-3x13,3-3YN	0,28	40	1624.9	47,6	310
0,3-3x1-3YN	0.3	3	106.2	3.3	125
0,3-3x1,67-3YN	0.3	5	176,9	5.6	125
0,3-3x2-3YN	0.3	6	212.3	6.7	125
0,3-3x2,5-3YN	0.3	7.5	265,4	8.3	125
0,3-3x2,7-3YN	0.3	8	283.1	8.9	125
0,3-3x3,3-3YN	0.3	10	353,9	11.1	180
0,3-3x4-3YN	0.3	12	424,6	13.3	180
0,3-3x4,7-3YN	0.3	14	495,4	15.6	180
0,3-3x5-3YN	0.3	15	530,8	16.7	180
0,3-3x5,3-3YN	0.3	dieciséis	566,2	17.8	210
0,3-3x6-3YN	0.3	18	636,9	20.0	210
0,3-3x6,67-3YN	0.3	20	707.7	22.2	210
0,3-3x8,3-3YN	0.3	25	884,6	27,8	210
0,3-3x10-3YN	0.3	30	1061.6	33.3	260
0,3-3x13,3-3YN	0.3	40	1415.4	44.4	310
0,45-6-1x3	0,45	6	94,3	4.4	210
0,45-9-1x3	0,45	9	141,5	6.7	210
0,45-15-1x3	0,45	15	235,8	11.1	210
0,45-21-1x3	0,45	21	330.1	15.5	210
0,45-30-1x3	0,45	30	471,5	22.2	210

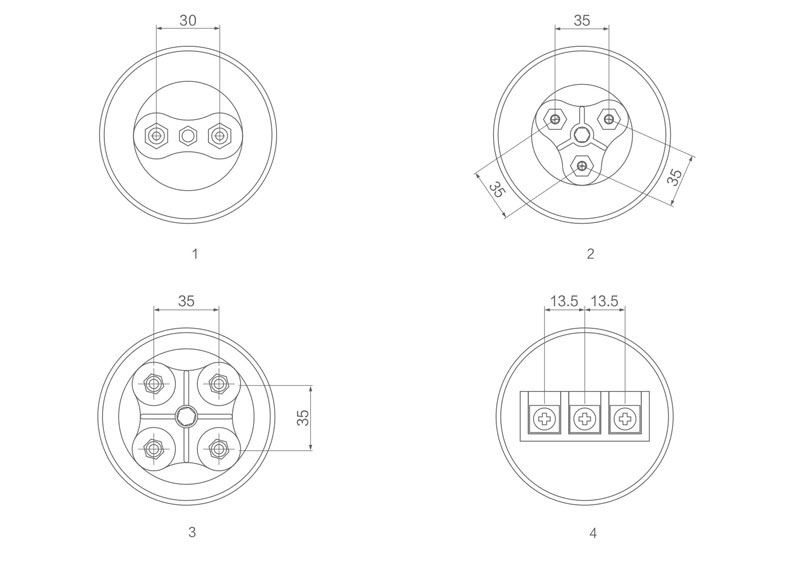

Separación de fases cilíndrica
