Condensadores de corrección del factor de potencia tipo cilíndrico

Parámetros técnicos

1.Nivel de tensión nominal (kV): 0,23, 0,25, 0,4, 0,45, 0,48, 0,525;

2.Capacidad nominal (kvar): 1~50;

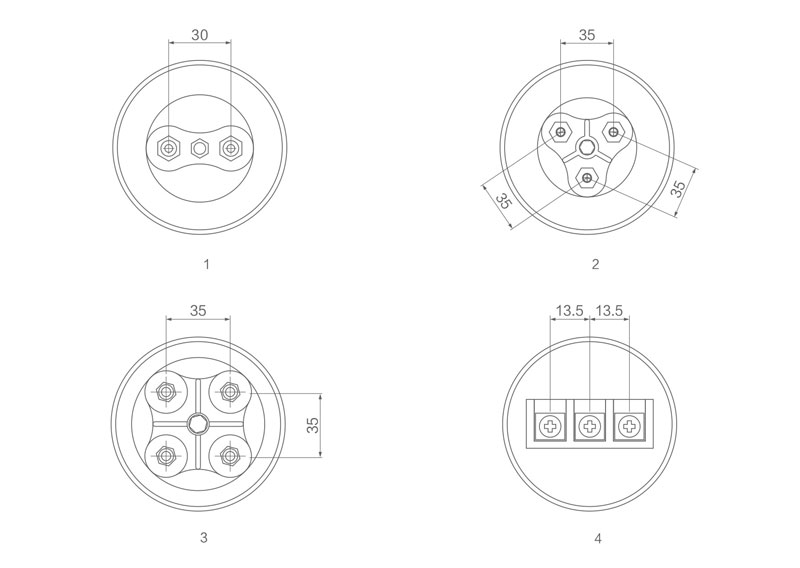

1~10kvar: Terminal de un solo extremo;

12,5~30kvar: Terminal de tornillo;

35~50kvar: terminal delta (<400 V); terminal de tornillo (>400 V)

3.Desviación de capacitancia (uF): -5% a +10%;

4.Tangente de pérdida (tanφ): <0,1% (a Un, 50 Hz, 20 ℃);

5. Tensión de resistencia interpolar: 2,15 Un durante 5 s, sin avería permanente ni descarga disruptiva;

6. Tensión soportada entre polos y carcasa: 2Un + 2kV (o 3kV si es inferior a 3kV) durante 10 s, sin averías ni descargas eléctricas;

7.Voltaje máximo permitido:

A 1,1Un: No superior a 8 horas en 24 horas;

A 1,15Un: No superior a 0,5 horas en 24 horas;

A 1,2Un: No superior a 300 segundos;

A 1,3Un: No superior a 60 segundos.

8.Corriente máxima permitida: los condensadores pueden funcionar de forma continua a 1,3 ln; considerando el impacto de la sobretensión, la desviación de capacitancia positiva y los armónicos, la corriente transitoria no excede 1,43ln;

9.Dispositivo de descarga: Después de desconectar la alimentación durante 180 segundos, el voltaje del condensador cae por debajo de 50 V.

10.Vida útil teórica: en condiciones de funcionamiento estándar, la vida útil media es superior a 100.000 horas.

Condensadores cilíndricos monofásicos

Condensadores cilíndricos trifásicos
