Condensador de bajo voltaje Fabricante
。Niveles de voltaje nominal (kV): 0,33, 0,45, 0,48, 0,525, 0,80
。Capacidad nominal (kVar): 15 ~ 100
。Tolerancia de capacitancia (μF): 0~+3%
。Tangente de pérdida (tanδ): ≤0,1% (a Un 50 Hz 20 ℃)
Solicitud
En los últimos años, el rápido desarrollo de la ciencia y la tecnología, los sistemas de energía, una gran cantidad de rectificadores, conversión de frecuencia y equipos electrónicos de potencia a gran escala, y la consiguiente contaminación armónica de la red se están volviendo cada vez más graves, por lo que los capacitores comunes son fáciles de dañar, para hacer frente al entorno cada vez más grave de la red eléctrica, nuestra empresa ha desarrollado el condensador de filtrado de CA. El condensador de filtrado de CA es un condensador con mayor resistencia a la corriente, que está conectado en serie con un reactor para producir resonancia. , con un canal de baja impedancia para la absorción de altos armónicos, para lograr el propósito de filtrar armónicos, el producto también se utiliza como compensación de potencia reactiva.
Características estructurales
1. La carcasa está hecha de placa de acero laminado en frío de alta calidad y está soldada mediante soldadura por arco de argón. La carcasa de hierro maleable está tratada con impresión de hierro para protegerla contra la corrosión y ambos lados están enrollados y sellados.
2.El agente de impregnación no es tóxico.
3.Resistencia de descarga incorporada.
4. Se utiliza una película de polipropileno metalizado de alta calidad y alta temperatura para los componentes del condensador.
5. La densidad de corriente de los componentes está diseñada para ser un tercio de la de los condensadores ordinarios, lo que mejora en gran medida la capacidad de resistencia de corriente.
Principales parámetros técnicos
Niveles de tensión nominal (kV): 0,33, 0,45, 0,48, 0,525, 0,80
Capacidad nominal (kVar): 15~100
Tolerancia de capacitancia (μF): 0~+3%
Tangente de pérdida (tanδ): ≤0,1% (a Un 50 Hz 20 ℃)
Tensión soportada entre fases: 2,15Un 60s, sin avería permanente ni descarga disruptiva
Tensión soportada entre fase y carcasa: 2Un+2kV (para tensiones inferiores a 3kV, utilice 3kV) 10 s, sin ruptura permanente ni descarga disruptiva
Máx. Voltaje permitido: Puede funcionar continuamente a ≤1.75Un
Máx. Corriente permitida: Los condensadores pueden funcionar a largo plazo a 2,35 ln; se le permite funcionar durante 4 horas a 3,21 ln
Dispositivo de descarga: después de desconectar la fuente de alimentación, el voltaje cae por debajo de 50 V en 180 segundos.

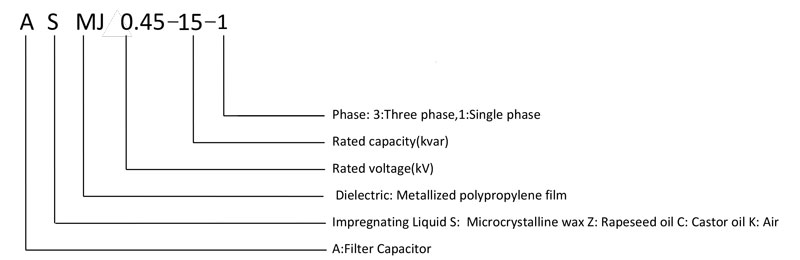

ESPECIFICACIÓN

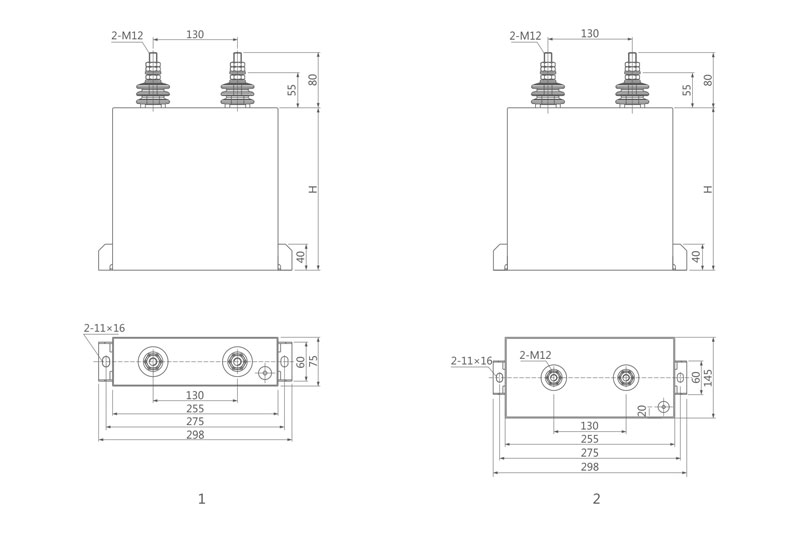

ESPECIFICACIÓN | TENSIÓN NOMINAL (kV) Naciones Unidas | CAPACIDAD NOMINAL (kvar) qn | CAPACIDAD NOMINAL (μF) cn | CORRIENTE NOMINAL (A) En | ALTURA(mm)/Figura Hoja de acero | Figura/ALTURA(mm) Hojalata |
0,33-15-1 | 0,33 | 15 | 438,7 | 45,5 | 200/Figura 1 | B/210 |
0,33-20-1 | 0,33 | 20 | 584,9 | 60,6 | 200/Figura 1 | B/260 |
0,33-30-1 | 0,33 | 30 | 877,3 | 90,9 | 300/Figura 1 | B/310 |
0,33-40-1 | 0,33 | 40 | 1169,8 | 121.2 | 350/Figura 1 | C2/280 |
0,33-50-1 | 0,33 | 50 | 1462.2 | 151,5 | 450/Figura 1, 4 terminales | / |
0,45-15-1 | 0,45 | 15 | 235,9 | 33.3 | 150/Figura 1 | A/210 |
0,45-20-1 | 0,45 | 20 | 314,5 | 44.4 | 200/Figura 1 | B/210 |
0,45-30-1 | 0,45 | 30 | 471,8 | 66,7 | 300/Figura 1 | B/260 |
0,45-40-1 | 0,45 | 40 | 629.1 | 88,9 | 350/Figura 1 | B/310 |
0,45-50-1 | 0,45 | 50 | 786,3 | 111.1 | 400/Figura 1 | C/280 |
0,45-80-3 | 0,45 | 80 | 1258.2 | 177,8 | 350/Figura 2, 4 terminales | / |
0,45-100-3 | 0,45 | 100 | 1572.7 | 222.2 | 400/Figura 2, 4 terminales | / |
0,525-15-1 | 0.525 | 15 | 173,3 | 28.6 | 200/Figura 1 | B/210 |
0.525-20-1 | 0.525 | 20 | 231.1 | 38.1 | 250/Figura 1 | B/210 |
0,525-30-1 | 0.525 | 30 | 346,6 | 57.1 | 350/Figura 1 | B/310 |
0,525-40-1 | 0.525 | 40 | 462.2 | 76.2 | 450/Figura 1 | B/230 |
0,525-50-1 | 0.525 | 50 | 577,7 | 95,2 | 300/Figura 2 | C/280 |
0,525-80-3 | 0.525 | 80 | 924.4 | 152,4 | 450/Figura 2, 4 terminales | / |
0,525-100-3 | 0.525 | 100 | 1155.5 | 190,5 | 550/Figura 2, 4 terminales | / |
