VoltageTensión nominal: 6.3kV, 6.6kV, 6.6 / √3kV, 7.96kV, 10.5kV, 11kV, 11kV, 11 / √3kV, indique en el pedido si desea la otra capacidad especial.
Capacity Capacidad nominal: 33 ~ 334kvar, indique en el pedido si desea la otra capacidad especial.
。 Tolerancia de capacidad: -5 ~ 15%.
。 Valor tangencial de ángel perdido: película y medio papaer tg θ ≦ 0.08%, película media tg θ ≦ 0.05%.
Condensador de potencia de alto voltaje BAM
Aplicación y estándares:
El condensador de alto voltaje se utiliza principalmente en el sistema de energía de A. C. El rendimiento se ajusta a GB 3083.2-89 《Condensador de derivación de alto voltaje》 e IEC 60871-1987.
GB / T11024-2010 Norma nacional voltage Tensión nominal de 1 kV o superior condensadores de derivación para sistemas de alimentación de CA》
JB / 7112-2000 Maquinaria Estándar de la industria 《Condensador de derivación HV ensamblado》
DL / T628-1997 Estándar de la industria de energía eléctrica 《Condensador de derivación HV ensamblado Pedido Requisito técnico》
Condiciones de uso:
1.Altitud: menos de 1000m; Temperatura ambiente: -40 ℃ ~ + 40 ℃。
2.No hay vibraciones mecánicas violentas, no hay gases y vapores nocivos, no hay electricidad, y explosivos, y polvo explosivo en el lugar.
3.Tensión de operación continua: 1.00 Un, máx. A largo plazo, Sobretensión: menos.1 Un.
4. Over-curent estable (incluida la corriente de armónicos) menos 1.3 In.
5. Con voltaje de soporte: entre la terminal 2.15, la tensión nominal de tiempo durante 10 segundos, entre las terminales y el contenedor 42kV durante 10 segundos.
Principales características técnicas:
1.Tensión nominal: 6.3kV, 6.6kV, 6.6 / √3kV, 7.96kV, 10.5kV, 11kV, 11kV, 11 / √3kV, indique en el pedido si desea la otra capacidad especial.
2.Capacidad nominal: 33 ~ 334kvar, indique en el pedido si desea la otra capacidad especial.
3. Tolerancia de capacidad: -5 ~ 15%.
4.Valor tangencial de ángel perdido: película y medio papaer tg θ θ 0.08%, película media tg θ ≦ 0.05%.
5.Voltaje de soporte: puede permitirse AC2.15 o DC4.3 veces el voltaje nominal entre los pálidos de capacidad, dura unos 10 s sin interrupción o flash, BIL: 6kV (30kV), 10kV (42Kv).
6.Descarga gratuita: tiene la resistencia interna, 10 minutos después de cortar la fuente de alimentación, el voltaje residual se reducirá a 75 V desde √2 Un.
7.Max. Corriente: funciona sin problemas bajo el voltaje nominal de tiempo 1.3, sobrevoltaje, tolerancia positiva de capacidad y onda armónica que no puede exceder 1 minuto cada 24 horas.
8.Corriente máxima: funciona sin problemas por debajo del voltaje nominal de tiempo 1.3, sobrevoltaje, tolerancia positiva de capacidad y onda armónica que no puede 1.43 corriente nominal de tiempo.
9.Estándar: GB / T 112024.1-2001, IEC6087: 1997.
CAPACITOR DE POTENCIA DE FASE SEPARADA

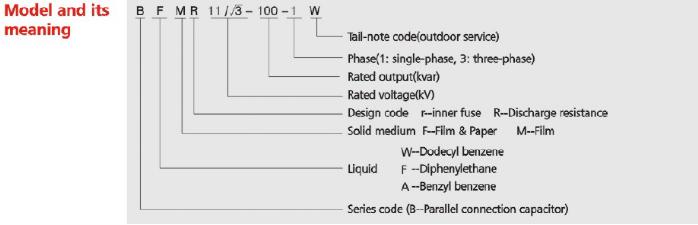

Model BAM | Rated Voltage (kV) | Rated Output (kVAr) | Rated Capacitance(uF) | Rated Current In(A) |
10.5-50-1W | 10.5 | 50 | 1.444 | 4.762 |
6.35-30-1W | 6.35 | 30 | 2.368 | 4.724 |
6.35-50-1W | 6.35 | 50 | 3.946 | 7.873 |
6.3-30-1W | 6.3 | 30 | 2.4 | 4.76 |
6.3-50-1W | 6.3 | 50 | 4 | 7.9 |
6.3-100-1W | 6.3 | 100 | 8 | 15.9 |
6.3-200-1W | 6.3 | 200 | 16 | 31.7 |
6.3-300-1W | 6.3 | 300 | 24 | 47.6 |
6.3-334-1W | 6.3 | 334 | 26.8 | 53 |
10.5-50-1W | 10.5 | 50 | 1.44 | 4.8 |
10.5-100-1W | 10.5 | 100 | 2.9 | 9.5 |
10.5-150-1W | 10.5 | 150 | 4.3 | 14.3 |
10.5-200-1W | 10.5 | 200 | 5.8 | 19 |
10.5-300-1W | 10.5 | 300 | 8.67 | 28.6 |
10.5-334-1W | 10.5 | 334 | 9.65 | 31.8 |
6.35-50-1W | 6.35 | 50 | 3.95 | 7.87 |
6.35-100-1W | 6.35 | 100 | 7.89 | 15.75 |
6.35-150-1W | 6.35 | 150 | 11.84 | 23.6 |
6.35-200-1W | 6.35 | 200 | 15.78 | 31.5 |
6.35-300-1W | 6.35 | 300 | 23.68 | 47.2 |
6.35-334-1W | 6.35 | 334 | 26.36 | 52.6 |
3.81-50-1W | 3.81 | 50 | 10.96 | 13.12 |
3.81-100-1W | 3.81 | 100 | 21.9 | 26.24 |
3.81-150-1W | 3.81 | 150 | 32.9 | 39.36 |
3.81-200-1W | 3.81 | 200 | 43.8 | 52.48 |
3.81-300-1W | 3.81 | 300 | 65.8 | 78.7 |
3.81-334-1W | 3.81 | 334 | 73.2 | 87.6 |
11-100-1W | 11 | 100 | 2.63 | 9.1 |
11-150-1W | 11 | 150 | 3.95 | 13.6 |
11-200-1W | 11 | 200 | 5.26 | 18.2 |
11-300-1W | 11 | 300 | 7.89 | 27.3 |
11-334-1W | 11 | 334 | 8.79 | 30.4 |
12-100-1W | 12 | 100 | 2.2 | 8.33 |
12-150-1W | 12 | 150 | 3.3 | 12.5 |
12-200-1W | 12 | 200 | 4.4 | 16.7 |
12-300-1W | 12 | 300 | 6.64 | 25 |
12-334-1W | 12 | 334 | 7.39 | 27.8 |
6.93-100-1W | 6.93 | 100 | 6.63 | 14.4 |
6.93-150-1W | 6.93 | 150 | 9.95 | 21.7 |
6.93-200-1W | 6.93 | 200 | 13.3 | 28.9 |
6.93-300-1W | 6.93 | 300 | 19.9 | 43.3 |
6.93-334-1W | 6.93 | 334 | 22.1 | 48.2 |
6.93-400-1W | 6.93 | 400 | 26.54 | 57.74 |
6.3-100-1W | 6.3 | 100 | 8 | 15.9 |
6.3-150-1W | 6.3 | 150 | 12 | 23.8 |
6.3-200-1W | 6.3 | 200 | 16 | 31.7 |
6.3-300-1W | 6.3 | 300 | 24 | 47.6 |
6.3-334-1W | 6.3 | 334 | 26.8 | 53 |
6.6-100-1W | 6.6 | 100 | 7.3 | 15.2 |
6.6-150-1W | 6.6 | 150 | 11 | 22.7 |
6.6-200-1W | 6.6 | 200 | 14.6 | 30.3 |
6.6-300-1W | 6.6 | 300 | 22 | 45.5 |
6.6-334-1W | 6.6 | 334 | 24.4 | 50.6 |
3.81-100-1W | 3.81 | 100 | 21.9 | 26.24 |
3.81-150-1W | 3.81 | 150 | 32.9 | 39.36 |
3.81-200-1W | 3.81 | 200 | 43.8 | 52.48 |
3.81-300-1W | 3.81 | 300 | 65.8 | 78.7 |
3.81-334-1W | 3.81 | 334 | 73.2 | 87.6 |
6.35-100-1W | 6.35 | 100 | 7.89 | 15.75 |
6.35-150-1W | 6.35 | 150 | 11.84 | 23.6 |
6.35-200-1W | 6.35 | 200 | 15.78 | 31.5 |
6.35-300-1W | 6.35 | 300 | 23.68 | 47.2 |
6.35-334-1W | 6.35 | 334 | 26.36 | 52.6 |
11-100-1W | 11 | 100 | 2.63 | 5.25 |
11-150-1W | 11 | 150 | 3.95 | 7.87 |
11-200-1W | 11 | 200 | 5.26 | 10.5 |
11-300-1W | 11 | 300 | 7.9 | 15.75 |
11-100-1W | 11 | 100 | 2.63 | 5.25 |
11-150-1W | 11 | 150 | 3.95 | 7.87 |
11-200-1W | 11 | 200 | 5.26 | 10.5 |
11-300-1W | 11 | 300 | 7.9 | 15.75 |
12-100-1W | 12 | 100 | 2.2 | 4.8 |
12-150-1W | 12 | 150 | 3.3 | 7.2 |
12-200-1W | 12 | 200 | 4.4 | 9.6 |
12-300-1W | 12 | 300 | 6.64 | 14.45 |
12-100-1W | 12 | 100 | 2.2 | 4.8 |
12-150-1W | 12 | 150 | 3.2 | 7.2 |
12-200-1W | 12 | 200 | 4.4 | 9.6 |
12-300-1W | 12 | 300 | 6.64 | 14.45 |
11/√3-200-1W | 11/√3 | 200 | 15.78 | 31.5 |
11/√3-334-1W | 11/√3 | 334 | 26.36 | 52.6 |
12/√3-200-1W | 12/√3 | 200 | 13.3 | 28.9 |
12/√3-334-1W | 12/√3 | 334 | 22.1 | 48.2 |
12-200-1W | 12 | 200 | 4.4 | 16.7 |
12-334-1W | 12 | 334 | 7.39 | 27.8 |
10.5-200-1W | 10.5 | 200 | 5.8 | 19 |
10.5-334-1W | 10.5 | 334 | 9.65 | 31.8 |
