Condensador de potencia del filtro de CA AAM

Notas

。Temperatura ambiente: -40 ~ +45 ℃
。Altura: ≦1000m
。Para el filtro de paso de banda, la desviación de la capacitancia real y nominal es inferior a ±5%.
。Para el filtro de paso alto, la desviación de la capacitancia real y nominal es inferior a ± 7,5%.

Descargar PDF Solicitar presupuesto 0086-577-62786608

Introducción detallada

Condensador de potencia de filtro de CA de alto voltaje AAM

Aplicación y estándares:

Los condensadores de filtro de CA se utilizan principalmente en sistemas de alimentación de CA de 50 Hz y 60 Hz, con otros accesorios (por ejemplo, reactores y resistencias), pueden proporcionar una ruta de baja resistencia para corrientes de uno o varios armónicos y mejorar sus factores de potencia.
Datos técnicos:

1. Temperatura ambiente: -40 ~ +45 ℃
2.Altura: ≦1000m
3. Para el filtro de paso de banda, la desviación de la capacitancia real y nominal es inferior a ±5%.
4. Para el filtro de paso alto, la desviación de la capacitancia real y nominal es inferior a ± 7,5%.
5. Se recomienda que la capacidad de los condensadores tenga una desviación simétrica. La desviación real debe confirmarse después de una discusión entre los clientes y nuestra empresa.
6.Tangente de pérdida (tgθ) ≦0,0005
Estándares aplicables:

GB/T11024-2010 Estándar nacional 《Condensador de derivación de sistemas de alimentación de CA estándar de 1 kV o superior》

CONDENSADOR DE POTENCIA DE FASE SEPARADA

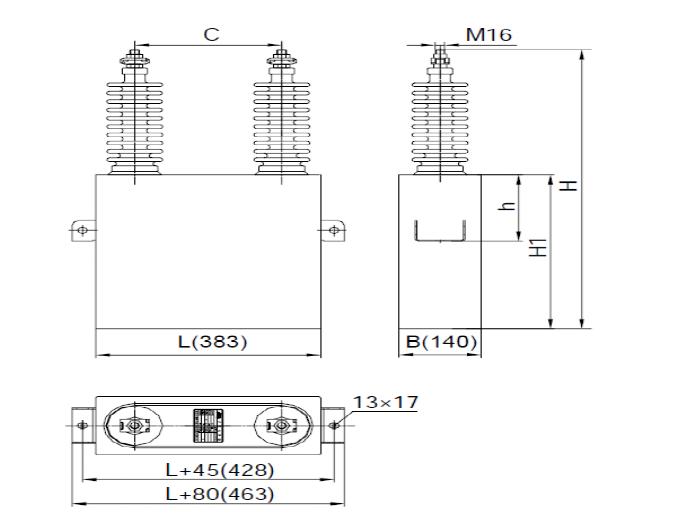

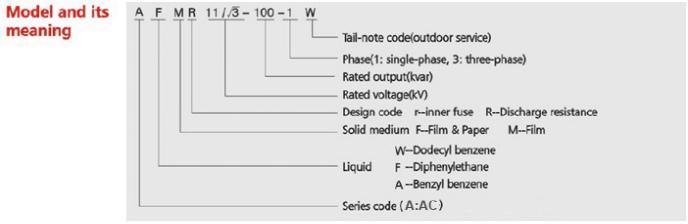

Modelo AM	Clasificado Voltaje (kV)	Salida nominal (kvar)	Clasificado Capacidad (UF)	Longitud Largo(mm)	Ancho B(mm)	Altura Mmm)	Altura H1(mm)	Altura Mmm)	C (mm)	Semental	Peso (Kg)
1,2-100-1W	1.2	100	221	380	155	207	350	450	250	M16	32
4-100-1W	4	100	19,89	380	143	207	350	560	250	M12	30
4-150-1W	4	150	29,84	383	143	293	436	646	260	M12	44
4-250-1W	4	250	49,74	383	180	396	556	766	260	M16	70
4,2-100-1W	4.2	100	18.04	380	143	207	350	560	250	M12	30
4,4-100-1W	4.4	100	16.44	380	143	207	350	560	250	M12	30
4.4-244-1W	4.4	244	40.12	383	180	361	521	736	260	M16	67
4.4-405-1W	4.4	405	66,59	383	180	426	606	816	350	M16	100
4,5-140-1W	4.5	140	22.01	383	143	262	396	606	260	M16	39
4,5-182-1W	4.5	182	28,61	383	180	362	496	706	260	M16	48
4,5-200-1W	4.5	200	31.44	383	180	298	441	651	260	M16	54
4,5-210-1W	4.5	210	33.01	383	180	301	461	671	260	M16	56
4,5-280-1W	4.5	280	44.01	383	180	431	591	801	260	M16	72
4,7-250-1W	4.7	250	36.02	383	180	341	501	711	260	M16	63
5-100-1W	5	100	12,73	380	143	207	350	560	250	M12	30
6.3-225-1W	6.3	225	18.04	383	180	322	456	746	260	M16	57
6,3-250-1W	6.3	250	20.05	383	180	336	496	786	260	M16	63
6,4-200-1W	6.4	200	15.54	383	180	297	431	721	260	M16	54
6,4-300-1W	6.4	300	23.31	383	180	443	586	876	260	M16	73
6,5-80-1W	6.5	80	6.03	380	115	207	350	560	250	M12	25
6,5-140-1W	6.5	140	10.55	383	143	257	391	641	260	M12	40
6,5-200-1W	6.5	200	15.07	383	180	287	421	711	260	M16	53
6,6-150-1W	6.6	150	10,96	383	143	272	406	656	260	M12	41
6.6-300-1W	6.6	300	21,92	383	180	443	586	876	260	M16	73
6,8-300-1W	6.8	300	20,65	383	180	466	626	916	260	M16	77
6.8-310-1W	6.8	310	21.34	383	180	481	641	931	260	M16	79
6.8-334-1W	6.8	334	22,99	383	180	531	691	981	260	M16	84
6,9-100-1W	6.9	100	6.69	383	143	207	350	600	250	M12	31
6.9-117-1W	6.9	117	7,82	380	165	207	350	600	250	M12	34
6,9-150-1W	6.9	150	10.03	383	143	272	406	656	260	M12	41
6.9-300-1W	6.9	300	20.06	383	180	458	601	891	260	M16	74
7-33.3-1W	7	33.3	2.16	320	110	115	235	445	220	M12	14
7-50-1W	7	50	3.25	320	110	180	300	510	220	M12	19
7-100-1W	7	100	6.5	380	143	207	350	600	250	M12	31
7-125-1W	7	125	8.12	380	165	207	350	600	250	M12	34
7-150-1W	7	150	9.74	383	143	262	396	646	260	M12	40
7-166.7-1W	7	166,7	10.83	383	143	297	431	681	260	M12	44
7-200-1W	7	200	12,99	383	180	277	411	701	260	M16	52
7-250-1W	7	250	16.24	383	180	376	536	826	260	M16	68
7-300-1W	7	300	19.49	383	180	466	626	916	260	M16	77
7-334-1W	7	334	21.7	383	180	531	691	981	260	M16	84
7,2-50-1W	7.2	50	3.07	320	110	190	310	520	220	M12	19
7,2-60-1W	7.2	60	3.68	320	110	230	350	560	220	M12	23
7,2-100-1W	7.2	100	6.14	380	143	207	350	600	250	M12	31
7,2-125-1W	7.2	125	7,68	380	165	207	350	600	250	M12	34
7,2-150-1W	7.2	150	9.21	383	143	282	416	666	260	M12	42
7,2-166,7-1W	7.2	166,7	10.24	383	143	312	446	696	260	M12	45
7.2-175-1W	7.2	175	10,75	383	180	252	386	676	260	M16	49
7,2-200-1W	7.2	200	12.28	383	180	297	431	721	260	M16	54
7,2-233,3-1W	7.2	233.3	14.33	383	180	331	491	781	260	M16	63
7,2-250-1W	7.2	250	15.35	383	180	361	521	811	260	M16	67
7,2-300-1W	7.2	300	18.42	383	180	466	626	916	260	M16	77
7.2-310-1W	7.2	310	19.03	383	180	481	641	931	260	M16	79
7.2-334-1W	7.2	334	20.51	383	180	511	671	961	260	M16	82
7.2-334-1W	7.2	334	20.51	383	180	531	691	981	260	M16	84
7,3-200-1W	7.3	200	11,95	383	180	282	416	706	260	M16	53
7,4-200-1W	7.4	200	11.63	383	180	277	411	701	260	M16	52
7,4-350-1W	7.4	350	20.34	383	180	511	671	961	260	M16	82
7,5-100-1W	7.5	100	5.66	380	143	207	350	600	250	M12	31
7,5-125-1W	7.5	125	7.07	380	165	207	350	600	250	M12	34
7,5-150-1W	7.5	150	8.49	383	143	292	426	676	260	M12	43
7,5-200-1W	7.5	200	11.32	383	180	302	436	726	260	M16	54
7,5-250-1W	7.5	250	14.15	383	180	371	531	821	260	M16	67
7,5-300-1W	7.5	300	16,98	383	180	452	626	916	260	M16	77
