Unidades de condensadores sin fusibles

Notas

。Nivel de voltaje: 1 ~ 24 kV
。Nivel de capacidad: 100 ~ 800 kvar
。Desviación de capacitancia: -3% ~ +5%
。Valor tangente de pérdida dieléctrica: ≤0,03%

Descargar PDF Solicitar presupuesto 0086-577-62786608

Introducción detallada

Los condensadores sin fusible, monofásicos, de media tensión y de película de la serie Power de Zhiyue cuentan con elementos de lámina extendida, conexiones sin soldadura y lámina de aluminio cortada con láser en un diseño de alto factor de apilamiento. Diseñados, fabricados y probados para cumplir o superar los requisitos de las normas ANSI/IEEE/IEC aplicables, estos condensadores son una fuente simple, económica y confiable de potencia reactiva en sistemas de energía eléctrica.

Datos técnicos:

Nivel de voltaje: 1 ~ 24kV

Nivel de capacidad: 100 ~ 800kvar

Desviación de capacitancia: -3% ~ +5%

Valor tangente de pérdida dieléctrica: ≤0,03%

Dispositivo de descarga: Sí

Métodos de protección: sin fusible

CALIFICACIONES

Ofertas de productos	Condensadores de servicio estándar (tipo SD) Condensadores de servicio pesado (tipo HD) Condensadores de frío extremo (XDC) Condensadores de base de servicio extremo (XDB) Condensadores calientes de servicio extremo (XDH) Condensadores de mitigación de incendios forestales
Voltaje (V)	2.400 - 22.800
Nivel de aislamiento básico (BIL)	95 - 200 kilovoltios
kvar estándar	50 - 800
Clasificación de temperatura	-40 a +55 °C (clasificaciones de servicio estándar) -40 a +55 °C (clasificaciones de servicio pesado) -50 a +40 °C (clasificaciones en frío para servicio extremo) -40 a +55 °C (clasificaciones básicas para servicio extremo) 0 a +75 °C (clasificaciones en caliente para servicio extremo)
Capacidad de sobretensión rms continua	110% (clasificaciones de servicio estándar) 125 % (clasificaciones de servicio pesado) 125% (clasificaciones en frío para servicio extremo) 125 % (clasificaciones básicas para servicio extremo) 125 % (clasificaciones en caliente para servicio extremo)
Capacidad de sobretensión máxima	120% (clasificaciones de servicio estándar) 135% (clasificaciones de servicio pesado) 135 % (clasificaciones en frío para servicio extremo) 135 % (clasificaciones básicas para servicio extremo) 135 % (clasificaciones en caliente para servicio extremo)
Curva de ruptura del tanque definida a través de	10 kA (clasificaciones de servicio estándar) 10 kA (clasificaciones de servicio pesado) 15 kA (clasificaciones en frío para servicio extremo) 15 kA (clasificaciones básicas para servicio extremo) 15 kA (clasificaciones en caliente para servicio extremo) 20 kA (clasificaciones de mitigación de incendios forestales)

TANQUE UNIDAD

Diseño de tanque	Acero inoxidable 409, costura soldada robóticamente, sellado herméticamente sin juntas, acabado gris claro
Recubrimiento del tanque	El tanque está tratado con chorro de arena, lavado y secado industrial, acabado con una imprimación epóxica y un sistema de recubrimiento final de uretano.
Disposiciones de montaje	Soportes de montaje de acero inoxidable con soporte estándar de la industria de 15,62 pulgadas. centro de montaje para intercambiabilidad de unidades; La parte inferior de cada soporte no está pintada para una conexión a tierra positiva.

CARACTERÍSTICAS DE LA UNIDAD

Número de casquillos	1 o 2
Construcción de bujes	Bujes de porcelana de color gris claro: vidriados para alta resistencia y durabilidad y unidos molecularmente sin juntas herméticamente sellados al tanque del capacitor.
Resistencias de descarga interna	Provisión de seguridad integrada para disipar el voltaje terminal de acuerdo con los requisitos de las normas IEEE e IEC
Tamaño de terminal	Los terminales de ranura paralela admiten conductores de cobre o aluminio desde AWG #8 sólido hasta AWG #1 trenzado
tapa terminal	Ruta de corriente continua e ininterrumpida desde los elementos hasta las tapas de terminales niqueladas utilizando cables conductores de alta resistencia

DETALLES DE LA APLICACIÓN

Aplicaciones

Bancos montados en postes, bancos al aire libre (con o sin fusibles externos), bancos en gabinetes metálicos, bancos de capacitores móviles y aplicaciones especiales (HVDC, Serie, FACTS)

Proteccion

Fusionado externamente

Protección desequilibrada disponible en puente H o métodos diferenciales

NORMAS

IEEE

Std 18-2002 (clasificaciones de servicio estándar)

Std 18-2012 (clasificaciones de servicio pesado)

Std 18-2012 con excepciones de temperatura como se indica en los datos técnicos (clasificaciones de frío, base y calor para servicio extremo)

CEI

60871-1

CSA

CAN/CSA-C871-1

Características:

· Condensadores sin soldadura, de lámina extendida y totalmente de película con un alto factor de apilamiento

· Tanque de acero inoxidable con acabado gris claro para resistencia a atmósferas severamente corrosivas

· Fluido dieléctrico patentado ambientalmente aceptable que proporciona un equilibrio ideal entre operación a temperatura ambiente baja y alta

· Bujes de porcelana de color gris claro: vidriados para alta resistencia y durabilidad y sellados herméticamente con un diseño sin juntas.

· Resistencias de descarga internas que reducen el voltaje terminal para cumplir con los requisitos de las normas IEEE e IEC después de que se haya desconectado el capacitor.

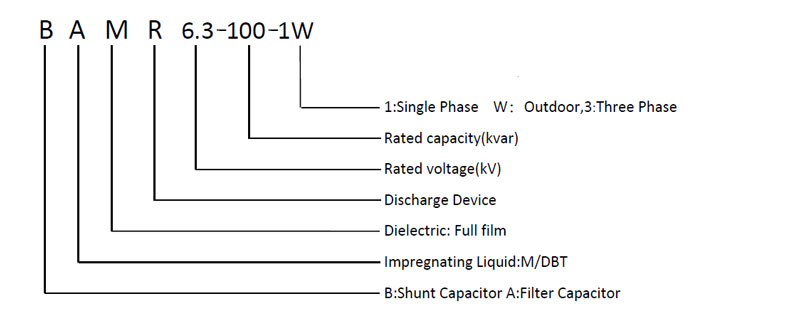

ESPECIFICACIÓN	TENSIÓN NOMINAL (kV) Naciones Unidas	CAPACIDAD NOMINAL (kvar) qn	CAPACIDAD NOMINAL (μF) cn	CORRIENTE NOMINAL (A) En	Frecuencia (Hz)
BAM6.3-25-1W	6.3	25	2.01	3.97	50
BAM6.3-30-1W	6.3	30	2.41	4.76	50
BAM6.3-50-1W	6.3	50	4.01	7,94	50
BAM6.3-100-1W	6.3	100	8.02	15,87	50
BAM6.3-150-1W	6.3	150	12.04	23,81	50
BAM6.3-200-1W	6.3	200	16.05	31,75	50
BAM6.3-300-1W	6.3	300	24.07	47,62	50
BAM6.3-334-1W	6.3	334	26,80	53.02	50
BAM6.6-25-1W	6.6	25	1,83	3.79	50
BAM6.6-30-1W	6.6	30	2.19	4.55	50
BAM6.6-50-1W	6.6	50	3.66	7,58	50
BAM6.6-100-1W	6.6	100	7.31	15.15	50
BAM6.6-150-1W	6.6	150	10,97	22,73	50
BAM6.6-200-1W	6.6	200	14.62	30.30	50
BAM6.6-300-1W	6.6	300	21,93	45,45	50
BAM6.6-334-1W	6.6	334	24.42	50,61	50
BAM6.6/√3-25-1W	6.6/√3	25	1,83	6.56	50
BAM6.6/√3-30-1W	6.6/√3	30	2.19	7,87	50
BAM6.6/√3-50-1W	6.6/√3	50	3.66	13.12	50
BAM6.6/√3-100-1W	6.6/√3	100	7.31	26.24	50
BAM6.6/√3-150-1W	6.6/√3	150	10,97	39.36	50
BAM6.6/√3-200-1W	6.6/√3	200	14.62	52,48	50
BAM6.6/√3-300-1W	6.6/√3	300	21,93	78,73	50
BAM6.6/√3-334-1W	6.6/√3	334	24.42	87,65	50
BAM10.5-50-1W	10.5	50	1.44	4.76	50
BAM10.5-100-1W	10.5	100	2,89	9.52	50
BAM10.5-150-1W	10.5	150	4.33	14.29	50
BAM10.5-200-1W	10.5	200	5.78	19.05	50
BAM10.5-300-1W	10.5	300	8.67	28,57	50
BAM10.5-334-1W	10.5	334	9.65	31,81	50
BAM11-100-1W	11	100	2.63	9.09	50
BAM11-150-1W	11	150	3.95	13.64	50
BAM11-200-1W	11	200	5.26	18.18	50
BAM11-300-1W	11	300	7,90	27.27	50
BAM11-334-1W	11	334	8.79	30.36	50
BAM12-100-1W	12	100	2.21	8.33	50
BAM12-150-1W	12	150	3.32	12.50	50
BAM12-200-1W	12	200	4.42	16.67	50
BAM12-300-1W	12	300	6.63	25.00	50
BAM12-334-1W	12	334	7.39	27,83	50
BAM11/√3-50-1W	11/√3	50	3.95	7,87	50
BAM11/√3-100-1W	11/√3	100	7,90	15,75	50
BAM11/√3-150-1W	11/√3	150	11.84	23,62	50
BAM11/√3-200-1W	11/√3	200	15,79	31,49	50
BAM11/√3-300-1W	11/√3	300	23,69	47.24	50
BAM11/√3-334-1W	11/√3	334	26.37	52,59	50
BAM12/√3-100-1W	12/√3	100	7,90	15,75	50
BAM12/√3-150-1W	12/√3	150	11.84	23,62	50
BAM12/√3-200-1W	12/√3	200	15,79	31,49	50
BAM12/√3-300-1W	12/√3	300	23,69	47.24	50
BAM12/√3-334-1W	12/√3	334	26.37	52,59	50
BAM12/√3-400-1W	12/√3	400	31,58	62,98	50
BAM11-100-3W	11	100	2.63	5.25	50
BAM11-150-3W	11	150	3.95	7,87	50
BAM11-200-3W	11	200	5.26	10.50	50
BAM11-300-3W	11	300	7,90	15,75	50
BAM11-334-3W	11	334	8.79	17,53	50
BAM12-100-3W	12	100	2.21	4.81	50
BAM12-150-3W	12	150	3.32	7.22	50
BAM12-200-3W	12	200	4.42	9.62	50
BAM12-300-3W	12	300	6.63	14.43	50
BAM12-334-3W	12	334	7.39	16.07	50
