Unidades de condensadores con fusibles internos

Notas

。Nivel de voltaje: 1 ~ 24 kV
。Nivel de capacidad: 100 ~ 800 kvar
。Desviación de capacitancia: -3% ~ +5%
。Valor tangente de pérdida dieléctrica: ≤0,03%

Descargar PDF Solicitar presupuesto 0086-577-62786608

Introducción detallada

Los condensadores de media tensión, monofásicos y con fusible interno de película de Zhiyue cuentan con las últimas innovaciones en diseño: lámina extendida, conexiones sin soldadura, sistema de fusión y lámina de aluminio cortada con láser. Diseñados, fabricados y probados para cumplir o superar los requisitos de las normas ANSI/IEEE/IEC aplicables, su confiabilidad extendida proporciona un bajo costo por kvar, lo que convierte a estos capacitores en una fuente simple y económica de potencia reactiva.

Datos técnicos:

Nivel de voltaje: 1 ~ 24kV

Nivel de capacidad: 100 ~ 800kvar

Desviación de capacitancia: -3% ~ +5%

Valor tangente de pérdida dieléctrica: ≤0,03%

Dispositivo de descarga: Sí

Métodos de protección: Fusible interno

CALIFICACIONES

Voltaje (V)	2.400 - 16.500
Nivel de aislamiento básico (BIL)	95 - 200 kilovoltios
kvar estándar	100-1000
Clasificación de temperatura	Por categoría de temperatura requerida

TANQUE UNIDAD

Diseño de tanque	Acero inoxidable 409, costura soldada, sellado herméticamente sin juntas, acabado gris claro
Recubrimiento del tanque	El tanque está tratado con chorro de arena, lavado y secado industrial, acabado con una imprimación epóxica y un sistema de recubrimiento final de uretano.
Disposiciones de montaje	Soportes de montaje de acero inoxidable con soporte estándar de la industria de 15,62 pulgadas. centro de montaje para intercambiabilidad de unidades; La parte inferior de cada soporte no está pintada para una conexión a tierra positiva.

CARACTERÍSTICAS DE LA UNIDAD

Número de casquillos	1 o 2
Construcción de bujes	Casquillos de porcelana de color gris claro; vidriado para alta resistencia y durabilidad y sellado herméticamente sin juntas moleculares al tanque del capacitor
Resistencias de descarga interna	Provisión de seguridad integrada para disipar el voltaje terminal de acuerdo con los requisitos IEEE e IEC
Tamaño de terminal	Los terminales de ranura paralela admiten conductores de cobre o aluminio desde AWG #8 sólido hasta AWG #1 trenzado
tapa terminal	Ruta de corriente continua e ininterrumpida desde los elementos hasta las tapas de terminales niqueladas utilizando cables conductores de alta resistencia
Protección de fusibles	Sistema de fusión de elementos CLEANBREAK

DETALLES DE LA APLICACIÓN

Aplicaciones	Bancos al aire libre, bancos encerrados en metal, bancos de condensadores móviles y aplicaciones especiales (HVDC, SVC)
Proteccion	Protección de desequilibrio (H+ Diff)

NORMAS

CALIFICACIONES

Voltaje (V)	2.400 - 16.500
Nivel de aislamiento básico (BIL)	95 - 200 kilovoltios
kvar estándar	100-1000
Clasificación de temperatura	Por categoría de temperatura requerida

TANQUE UNIDAD

Diseño de tanque	Acero inoxidable 409, costura soldada, sellado herméticamente sin juntas, acabado gris claro
Recubrimiento del tanque	El tanque está tratado con chorro de arena, lavado y secado industrial, acabado con una imprimación epóxica y un sistema de recubrimiento final de uretano.
Disposiciones de montaje	Soportes de montaje de acero inoxidable con soporte estándar de la industria de 15,62 pulgadas. centro de montaje para intercambiabilidad de unidades; La parte inferior de cada soporte no está pintada para una conexión a tierra positiva.

CARACTERÍSTICAS DE LA UNIDAD

Número de casquillos	1 o 2
Construcción de bujes	Casquillos de porcelana de color gris claro; vidriado para alta resistencia y durabilidad y sellado herméticamente sin juntas moleculares al tanque del capacitor
Resistencias de descarga interna	Provisión de seguridad integrada para disipar el voltaje terminal de acuerdo con los requisitos IEEE e IEC
Tamaño de terminal	Los terminales de ranura paralela admiten conductores de cobre o aluminio desde AWG #8 sólido hasta AWG #1 trenzado
tapa terminal	Ruta de corriente continua e ininterrumpida desde los elementos hasta las tapas de terminales niqueladas utilizando cables conductores de alta resistencia
Protección de fusibles	Sistema de fusión de elementos CLEANBREAK

DETALLES DE LA APLICACIÓN

Aplicaciones	Bancos al aire libre, bancos encerrados en metal, bancos de condensadores móviles y aplicaciones especiales (HVDC, SVC)
Proteccion	Protección de desequilibrio (H+ Diff)

NORMAS

IEEE

Estándar 18

CEI

60871-1

60871-4

CSA

CAN/CSA-C871-1

Características:

· Condensadores sin soldadura, de lámina extendida y totalmente de película con un alto factor de apilamiento

· Tanque de acero inoxidable con acabado gris claro para resistencia a atmósferas severamente corrosivas

· Fluido dieléctrico patentado ambientalmente aceptable que proporciona un equilibrio ideal entre operación a temperatura ambiente baja y alta

· Casquillos de porcelana gris claro; vidriado para alta resistencia y durabilidad y sellado herméticamente con diseño sin juntas

· Resistencias de descarga internas que reducen el voltaje terminal para cumplir con los requisitos IEEE e IEC después de que se haya desconectado el capacitor

· Sistema de fusión de elementos

· Se proporciona una calcomanía azul sin PCB en cada unidad

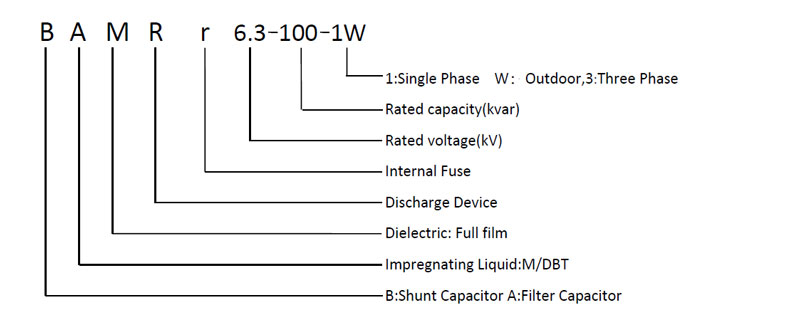

ESPECIFICACIÓN	TENSIÓN NOMINAL (kV) Naciones Unidas	CAPACIDAD NOMINAL (kvar) qn	CAPACIDAD NOMINAL (μF) cn	CORRIENTE NOMINAL (A) En	Frecuencia (Hz)
BAM6.3-25-1W	6.3	25	2.01	3.97	50
BAM6.3-30-1W	6.3	30	2.41	4.76	50
BAM6.3-50-1W	6.3	50	4.01	7,94	50
BAM6.3-100-1W	6.3	100	8.02	15,87	50
BAM6.3-150-1W	6.3	150	12.04	23,81	50
BAM6.3-200-1W	6.3	200	16.05	31,75	50
BAM6.3-300-1W	6.3	300	24.07	47,62	50
BAM6.3-334-1W	6.3	334	26,80	53.02	50
BAM6.6-25-1W	6.6	25	1,83	3.79	50
BAM6.6-30-1W	6.6	30	2.19	4.55	50
BAM6.6-50-1W	6.6	50	3.66	7,58	50
BAM6.6-100-1W	6.6	100	7.31	15.15	50
BAM6.6-150-1W	6.6	150	10,97	22,73	50
BAM6.6-200-1W	6.6	200	14.62	30.30	50
BAM6.6-300-1W	6.6	300	21,93	45,45	50
BAM6.6-334-1W	6.6	334	24.42	50,61	50
BAM6.6/√3-25-1W	6.6/√3	25	1,83	6.56	50
BAM6.6/√3-30-1W	6.6/√3	30	2.19	7,87	50
BAM6.6/√3-50-1W	6.6/√3	50	3.66	13.12	50
BAM6.6/√3-100-1W	6.6/√3	100	7.31	26.24	50
BAM6.6/√3-150-1W	6.6/√3	150	10,97	39.36	50
BAM6.6/√3-200-1W	6.6/√3	200	14.62	52,48	50
BAM6.6/√3-300-1W	6.6/√3	300	21,93	78,73	50
BAM6.6/√3-334-1W	6.6/√3	334	24.42	87,65	50
BAM10.5-50-1W	10.5	50	1.44	4.76	50
BAM10.5-100-1W	10.5	100	2,89	9.52	50
BAM10.5-150-1W	10.5	150	4.33	14.29	50
BAM10.5-200-1W	10.5	200	5.78	19.05	50
BAM10.5-300-1W	10.5	300	8.67	28,57	50
BAM10.5-334-1W	10.5	334	9.65	31,81	50
BAM11-100-1W	11	100	2.63	9.09	50
BAM11-150-1W	11	150	3.95	13.64	50
BAM11-200-1W	11	200	5.26	18.18	50
BAM11-300-1W	11	300	7,90	27.27	50
BAM11-334-1W	11	334	8.79	30.36	50
BAM12-100-1W	12	100	2.21	8.33	50
BAM12-150-1W	12	150	3.32	12.50	50
BAM12-200-1W	12	200	4.42	16.67	50
BAM12-300-1W	12	300	6.63	25.00	50
BAM12-334-1W	12	334	7.39	27,83	50
BAM11/√3-50-1W	11/√3	50	3.95	7,87	50
BAM11/√3-100-1W	11/√3	100	7,90	15,75	50
BAM11/√3-150-1W	11/√3	150	11.84	23,62	50
BAM11/√3-200-1W	11/√3	200	15,79	31,49	50
BAM11/√3-300-1W	11/√3	300	23,69	47.24	50
BAM11/√3-334-1W	11/√3	334	26.37	52,59	50
BAM12/√3-100-1W	12/√3	100	7,90	15,75	50
BAM12/√3-150-1W	12/√3	150	11.84	23,62	50
BAM12/√3-200-1W	12/√3	200	15,79	31,49	50
BAM12/√3-300-1W	12/√3	300	23,69	47.24	50
BAM12/√3-334-1W	12/√3	334	26.37	52,59	50
BAM12/√3-400-1W	12/√3	400	31,58	62,98	50
BAM11-100-3W	11	100	2.63	5.25	50
BAM11-150-3W	11	150	3.95	7,87	50
BAM11-200-3W	11	200	5.26	10,50	50
BAM11-300-3W	11	300	7,90	15,75	50
BAM11-334-3W	11	334	8.79	17,53	50
BAM12-100-3W	12	100	2.21	4.81	50
BAM12-150-3W	12	150	3.32	7.22	50
BAM12-200-3W	12	200	4.42	9.62	50
BAM12-300-3W	12	300	6.63	14.43	50
BAM12-334-3W	12	334	7.39	16.07	50
