Utilice cilindro de aluminio sellado con esta?o.
Use cera microcristalina y aceite dieléctrico saludable como impregnante.
Tiene un dispositivo de separación de presión incorporado y una resistencia de descarga.
Use película dieléctrica de polipropileno metalizado como medio.
Tipo de cilindro CMKP Condensador de potencia de bajo voltaje
Descripción general:
El condensador de bajo voltaje de la serie CMKP del condensador redondo del tipo de autocuración se utiliza para corregir el factor de potencia del dispositivo del sistema de potencia de bajo voltaje de 50 Hz y 60 Hz. Es adecuado para la compensación en el acto y la compensación automática de concentrado, puede reducir la pérdida reactiva, mejorar la calidad del voltaje, es un producto de conservación de energía.
El producto está de acuerdo con IEC831-1 / 2.
Condiciones de trabajo:
1.Altitud: inferior a 2000m
2.Temperatura ambiente -25 ℃ - 50 ℃
3.Humedad: menor que 90%
4.Después del corte de energía, vuelva a calcular cuando asegúrese de que el voltaje restante sea menor al 10% del voltaje nominal, por lo general este tiempo es de 200 s, por lo que el controlador que use debe tener la función de retraso de tiempo para volver a calcular después del corte.

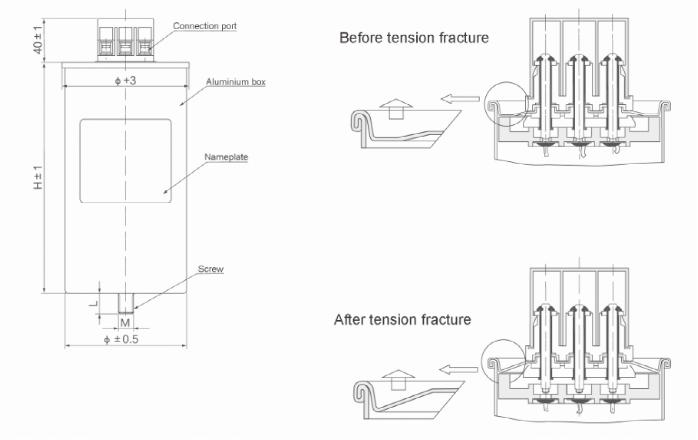

Características de la estructura:
1.Utilice cilindro de aluminio sellado con esta?o.
2.Utilice cera microcristalina y aceite dieléctrico saludable como impregnante.
3.Tiene un dispositivo de separación de presión incorporado y una resistencia de descarga.
4.Utilice película dieléctrica de polipropileno metalizado como medio.
5.En la parte superior del condensador hay un terminal de conexión de protección resistente a descargas eléctricas.
6.En la parte inferior hay un tornillo de conexión a tierra M12 o M16.
7.Todo el condensador trifásico es una conexión triangular en el interior.
Principales características técnicas:
1.Tensión nominal: 0.23kv, 0.4kv, 0.415kv, 0.45kv, 0.525kv y así sucesivamente.
2.Salida nominal: 1-30kvar.
3. Tolerancia de capacidad: -5% - 10%.
4.Tangente del ángulo de pérdida: menor que 0.1%.
5. Entre los terminales soportan voltaje: 2.15 veces el voltaje nominal durante 5 segundos.
6.Nivel dieléctrico: agregue voltaje entre el terminal y la caja: 2 veces el voltaje nominal agregue 2KV o 3KV, elija el más alto, toma 10 segundos, sin chispas ni destellos.
7. Sobrecorriente máxima permitida: cuando 1.1 veces el voltaje nominal, no puede exceder las 8 horas por día; cuando 1.15 veces el voltaje nominal, no puede exceder los 30 minutos por día, cuando 1.2 veces el voltaje, no puede exceder los 5 minutos por día, 1.3 veces el voltaje nominal, no puede exceder 1 minuto por día.
8. Sobrecorriente máxima permitida: 1.3 veces la corriente nominal, pero teniendo en cuenta el voltaje, la tolerancia de capacitancia y el armónico, la corriente transitoria no puede exceder 1.43 veces la corriente nominal.
9.Característica de descarga: tiene una resistencia de descarga incorporada, descarga 3 minutos, el voltaje bajará a menos de 50 V después de que el capacitor corte la energía.
10. Según el estándar IEC60831-2002.
CAPACITOR DE ENERGíA DE UNA SOLA FASE

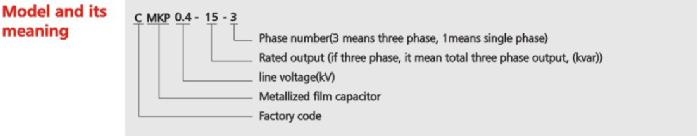

Model CMKP |
Rated Voltage(kV) |
Rated Output(kvar) |
Rated Capacitor(uF) |
Rated Current(A) |
H (mm) |
Installation Size M x L (mm) |
0.23-2.5-1 | 0.23 | 2.5 | 151 | 10.9 | ?76*90 / P1 | M12*16 |
0.23-5-1 | 0.23 | 5 | 301 | 21.7 | ?76*160 / P1 | M12*16 |
0.23-6.67-1 | 0.23 | 6.67 | 402 | 29 | ?76*240 / P1 | M12*16 |
0.23-7.5-1 | 0.23 | 7.5 | 452 | 32.6 | ?76*240 / P1 | M12*16 |
0.23-10-1 | 0.23 | 10 | 602 | 43.5 | ?86*290 / P1 | M12*16 |
0.23-13.3-1 | 0.23 | 13.3 | 800 | 57.8 | ?96*290 / P1 | M16*25 |
0.23-15-1 | 0.23 | 15 | 903 | 65.2 | ?96*290 / P1 | M16*25 |
0.25-2.5-1 | 0.25 | 2.5 | 127 | 10 | ?76*90 / P1 | M12*16 |
0.25-5-1 | 0.25 | 5 | 255 | 20 | ?76*160 / P1 | M12*16 |
0.25-6.67-1 | 0.25 | 6.67 | 340 | 26.7 | ?76*240 / P1 | M12*16 |
0.25-7.5-1 | 0.25 | 7.5 | 382 | 30 | ?76*240 / P1 | M12*16 |
0.25-10-1 | 0.25 | 10 | 510 | 40 | ?86*240 / P1 | M12*16 |
0.25-13.3-1 | 0.25 | 13.3 | 678 | 53.2 | ?86*290 / P1 | M12*16 |
0.25-15-1 | 0.25 | 15 | 764 | 60 | ?86*290 / P1 | M12*16 |
0.4-6.67-1 | 0.4 | 6.67 | 133 | 16.7 | ?76*160 / P1 | M12*16 |
0.4-7.5-1 | 0.4 | 7.5 | 149 | 18.8 | ?76*160 / P1 | M12*16 |
0.4-10-1 | 0.4 | 10 | 199 | 25 | ?76*240 / P1 | M12*16 |
0.4-13.3-1 | 0.4 | 13.3 | 265 | 33.3 | ?86*240 / P1 | M12*16 |
0.4-15-1 | 0.4 | 15 | 299 | 37.5 | ?86*240 / P1 | M12*16 |
CAPACITOR DE POTENCIA DE FASE SEPARADA
Model CMKP |
Rated Voltage(kV) |
Rated Output(kvar) |
Rated Capacitor(uF) |
Rated Current(A) |
H (mm) |
Installation Size M x L (mm) |
0.23-3*1.67-3YN | 0.23 | 5 | 301 | 7.2 | ?76*160 / P3 | M12*16 |
0.23-3*2.5-3YN | 0.23 | 7.5 | 451 | 10.9 | ?76*240 / P3 | M12*16 |
0.23-3*3.3-3YN | 0.23 | 10 | 602 | 14.5 | ?86*290 / P3 | M12*16 |
0.23-3*5-3YN | 0.23 | 15 | 903 | 21.7 | ?96*290 / P3 | M16*25 |
0.23-3*6.67-3YN | 0.23 | 20 | 1204 | 29 | ?106*290/P3 | M16*25 |
0.23-3*8.3-3YN | 0.23 | 25 | 1505 | 36.2 | ?116*290/P3 | M16*25 |
0.23-3*10-3YN | 0.23 | 30 | 1806 | 43.5 | ?136*290/P3 | M16*25 |
0.25-3*1.67-3YN | 0.25 | 5 | 301 | 6.7 | ?76*160 / P3 | M12*16 |
0.25-3*2.5-3YN | 0.25 | 7.5 | 452 | 10 | ?76*240 / P3 | M12*16 |
0.25-3*3.3-3YN | 0.25 | 10 | 602 | 13.3 | ?86*240 / P3 | M12*16 |
0.25-3*5-3YN | 0.25 | 15 | 903 | 20 | ?86*290 / P3 | M12*16 |
0.25-3*6.67-3YN | 0.25 | 20 | 1204 | 26.7 | ?106*290/P3 | M16*25 |
0.25-3*8.3-3YN | 0.25 | 25 | 1505 | 33.3 | ?116*290/P3 | M16*25 |
0.25-3*10-3YN | 0.25 | 30 | 1806 | 40 | ?116*290/P3 | M16*25 |
CAPACITOR TRIFáSICO
Model CMKP |
Rated Voltage(kV) |
Rated Output(kvar) |
Rated Capacitor(uF) |
Rated Current(A) |
H (mm) |
Installation Size M x L (mm) |
0.4-7.5-3 | 0.4 | 7.5 | 149.3 | 10.8 | ?76*240/P2 | M12*16 |
0.4-8-3 | 0.4 | 8 | 159.2 | 11.5 | ?76*240/P2 | M12*16 |
0.4-10-3 | 0.4 | 10 | 199 | 14.4 | ?76*240/P2 | M12*16 |
0.4-12-3 | 0.4 | 12 | 238.9 | 17.3 | ?86*240/P2 | M12*16 |
0.4-14-3 | 0.4 | 14 | 278.7 | 20.2 | ?86*240/P2 | M12*16 |
0.4-15-3 | 0.4 | 15 | 298.6 | 21.7 | ?86*240/P2 | M12*16 |
0.4-16-3 | 0.4 | 16 | 318.5 | 23.1 | ?86*240/P2 | M12*16 |
0.4-18-3 | 0.4 | 18 | 358.3 | 26 | ?86*290/P2 | M12*16 |
0.4-20-3 | 0.4 | 20 | 398.1 | 28.9 | ?86*290/P2 | M12*16 |
0.4-25-3 | 0.4 | 25 | 497.6 | 36.1 | ?96*290/P2 | M16*25 |
0.4-30-3 | 0.4 | 30 | 597.1 | 43.3 | ?106*290/P2 | M16*25 |
0.4-40-3 | 0.4 | 40 | 796.2 | 57.7 | ?116*290/P2 | M16*25 |
0.4-50-3 | 0.4 | 50 | 995.2 | 72.2 | ?136*290/P2 | M16*25 |
0.45-7.5-3 | 0.45 | 7.5 | 118 | 9.6 | ?76*160/P2 | M12*16 |
0.45-8-3 | 0.45 | 8 | 125.8 | 10.3 | ?76*160/P2 | M12*16 |
0.45-10-3 | 0.45 | 10 | 157.3 | 12.8 | ?76*240/P2 | M12*16 |
0.45-12-3 | 0.45 | 12 | 188.7 | 15.4 | ?76*240/P2 | M12*16 |
0.45-14-3 | 0.45 | 14 | 220.2 | 18 | ?76*240/P2 | M12*16 |
0.45-15-3 | 0.45 | 15 | 235.9 | 19.2 | ?86*240/P2 | M12*16 |
0.45-16-3 | 0.45 | 16 | 251.6 | 20.5 | ?86*240/P2 | M12*16 |
0.45-18-3 | 0.45 | 18 | 283.1 | 23.1 | ?86*240/P2 | M12*16 |
0.45-20-3 | 0.45 | 20 | 314.5 | 25.7 | ?86*240/P2 | M12*16 |
0.45-25-3 | 0.45 | 25 | 393.2 | 32.1 | ?86*290/P2 | M12*16 |
0.45-30-3 | 0.45 | 30 | 471.8 | 38.5 | ?96*290/P2 | M16*25 |
0.45-40-3 | 0.45 | 40 | 629.1 | 53.1 | ?106*290/P2 | M16*25 |
0.45-50-3 | 0.45 | 50 | 786.3 | 64.2 | ?116*290/P2 | M16*25 |
0.48-10-3 | 0.48 | 10 | 138.2 | 12 | ?76*240/P2 | M12*16 |
0.48-15-3 | 0.48 | 15 | 207.3 | 18 | ?86*240/P2 | M12*16 |
0.48-20-3 | 0.48 | 20 | 276.5 | 24.1 | ?86*290/P2 | M12*16 |
0.48-30-3 | 0.48 | 30 | 414.7 | 36.1 | ?106*290/P2 | M16*25 |
0.48-40-3 | 0.48 | 40 | 552.9 | 48.1 | ?116*290/P2 | M16*25 |
0.48-50-3 | 0.48 | 50 | 691.1 | 60.1 | ?136*290/P2 | M16*25 |
0.525-10-3 | 0.525 | 10 | 115.5 | 11 | ?76*240/P2 | M12*16 |
0.525-15-3 | 0.525 | 15 | 173.3 | 16.5 | ?86*240/P2 | M12*16 |
0.525-20-3 | 0.525 | 20 | 231.1 | 22 | ?86*290/P2 | M12*16 |
0.525-30-3 | 0.525 | 30 | 346.6 | 33 | ?106*290/P2 | M16*25 |
0.525-40-3 | 0.525 | 40 | 462.2 | 44 | ?116*290/P2 | M16*25 |
0.525-50-3 | 0.525 | 50 | 577.7 | 55 | ?136*290/P2 | M16*25 |
