Interruptor de desconexión de alto voltaje interior

GN30-12M interruptor giratorio de desconexión de alto voltaje en interiores
  • GN30-12M interruptor giratorio de desconexión de alto voltaje en interiores

GN30-12M interruptor giratorio de desconexión de alto voltaje en interiores

El interruptor de desconexión rotativo de alto voltaje para interiores de la serie GN30-12M es un nuevo tipo de interruptor de desconexión táctil tipo cuchilla giratoria,
La estructura principal en el chasis trifásico de las dos plataformas superiores e inferiores,
Fijó dos juegos de contactos de aislamiento y rand, por contactor rotatirlg, realice la división y combine el interruptor.

Detailed introduction

GN30-12M rotary indoor high voltage disconnect switch

GN30-12M interruptor giratorio de desconexión de alto voltaje en interiores

Resumen
El interruptor de desconexión giratorio de alto voltaje para interiores de la serie GN30-12M es un nuevo tipo de interruptor de desconexión táctil tipo cuchilla giratoria, la estructura principal en el chasis trifásico de las dos plataformas superior e inferior, dos juegos fijos de contacto aislante y rand, por contacto rotatirlg, darse cuenta de la división y combinar el interruptor.

El interruptor de la serie GN30-12M se basa en el aumento del interruptor GN30-12 con la forma de una cuchilla de puesta a tierra, puede satisfacer las necesidades de diferentes sistemas de alimentación. El dise?o de este producto es compacto, de tama?o reducido, la capacidad de aislamiento es fuerte, fácil de instalar, el rendimiento cumple con los requisitos GB198589 <Interruptor de aislamiento de alto voltaje de CA e Interruptor de tierra. Además, el interruptor aplicable a la tensión nominal de 10KV AC50HZ y los siguientes sistemas interiores, como en los casos con tensión sin carga, para la corriente de apertura y cierre. Se puede usar con gabinete de interruptores de alto voltaje, y también se puede usar solo.

Especificaciones

Item    Model GN30-12M/400-12.5 GN30-12M/630-20 GN30-12M/1000-31.5 GN30-12M/1250-31.5
GN30-12D/400-12.5 GN30-12D/630-20 GN30-12D/1000-31.5 GN30-12D/1250-31.5
Rated voltage(KV) 12
Rated current(A) 400 630 1000 1250
Rated short-time withstand current(kA) 12.5 20 31.5
Rated short-circuit durations(S) 4
Rated peak withstand current(KA) 31.5 50 80
Rated insulating level Lighting impluse withstand voltage(kV) Phase to phase/to earth: 75/across open contacts: 85
1 min PF withstand voltage(kv) Phase to phase/to earth: 42/across open contacts: 48

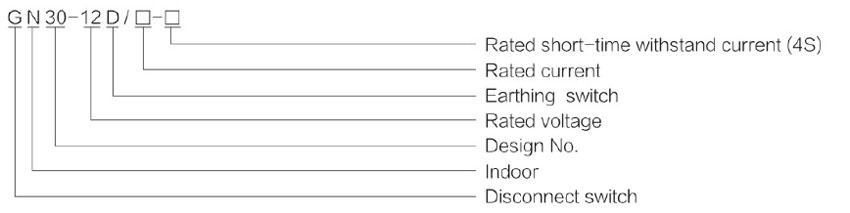

Implicación del modelo

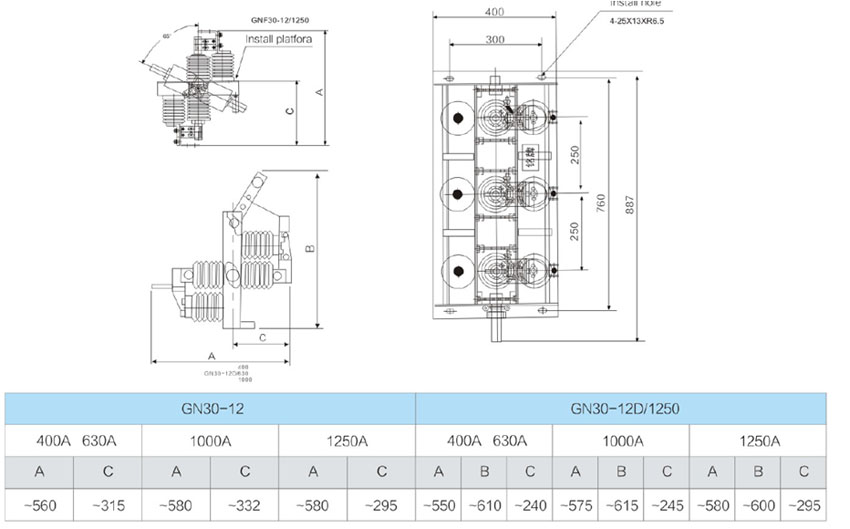

Dimensiones totales
