Disyuntor de vacío HV para exteriores ZW7-40.5

Notas

1. Forma de instalación: instalación de cimientos;
2. Mecanismo de funcionamiento: mecanismo de funcionamiento por resorte y mecanismo de funcionamiento electromagnético;
3. Material del poste: caucho silicona, cerámica;
4. Aplicación: subestación exterior de 33 kV, central eléctrica.
5. Transformador de corriente: instalación interna, instalación externa.

Descargar PDF Solicitar presupuesto 0086-577-62786608

Introducción detallada

ZW7-40.5 outdoor HV vacuum circuit breaker

Resumen
El disyuntor de vacío HV para exteriores ZW7-40.5 es un equipo de interruptor para exteriores trifásico CA 50 Hz 40,5 kV.
1. Forma de instalación: instalación de cimientos;
2. Mecanismo de funcionamiento: mecanismo de funcionamiento por resorte y mecanismo de funcionamiento electromagnético;
3. Material del poste: caucho silicona, cerámica;
4. Aplicación: subestación exterior de 33 kV, central eléctrica.
5. Transformador de corriente: instalación interna, instalación externa.

※ Estándares de producto
1. IEC62271-100 Aparamenta y equipo de control de alto voltaje Parte 100: Disyuntores de CA
2. Disyuntores de CA de alto voltaje GB1984
3. GB/T11022 Especificaciones comunes para estándares de aparamenta y control de alta tensión
4. Disyuntores en vacío de CA de alto voltaje JB/T 3855
5. DL/T402 Especificación de disyuntores de CA de alto voltaje

※ Condiciones ambientales
1. Temperatura ambiente: -40 ℃ ~ +40 ℃;
2. Altitud: ≤1000m;
3. La velocidad máxima del viento es de 10 km/h, la velocidad mínima del viento para el nivel nominal (132/230 kv) es de 3,2 km/h;
4. Intensidad del terremoto: nivel ≤8;
5. Distancia de fuga nominal mínima: 31 mm/kV;
6. Grado de contaminación del aire: Clase IV.

Especificaciones técnicas

No.	Artículo			Unidades	Parámetros
1	Tensión nominal			kV	40,5
2	Clasificado aislamiento nivel	Frecuencia de alimentación de 1 min. Tensión soportada	seco		95
			húmedo		80
		Tensión soportada de impulso de rayo (pico)			185
3	Corriente nominal			A	1250、1600、2000
4	Corriente nominal de corte en cortocircuito			ka	20、25、31.5
5	Secuencia de operación nominal				O－0,3s -CO- 180s-CO
6	Tiempos de corte de corriente nominal de corte en cortocircuito			Veces	12
7	Corriente nominal de cortocircuito cerrado (pico)			ka	50、63、80
8	Corriente pico nominal soportada
9	Corriente nominal soportada de corta duración			ka	20、25、31.5
10	Duración nominal del cortocircuito			S	4
11	Velocidad media de apertura			EM	1,5 ± 0,2
12	Velocidad media de cierre				0,7 ±0,2
13	Duración del rebote del cierre del contacto			s	≤2
14	Sincronismo trifásico de cierre y apertura.				≤2
15	Hora de apertura				≤150
dieciséis	hora de cierre				≤60
17	vida del mecanismo			Veces	10000
18	Tensión nominal de funcionamiento y tensión nominal del bucle auxiliar			V	DC220 、1 10 、24
					AC220、110、24
19	Resistencia CC de bucle de fase (sin transformador de corriente)			uΩ	100
20	Desgaste acumulado permitido: espesor del contacto dinámico y estático.			milímetros	3

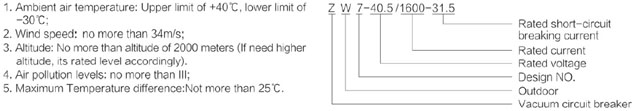

Implicación del modelo

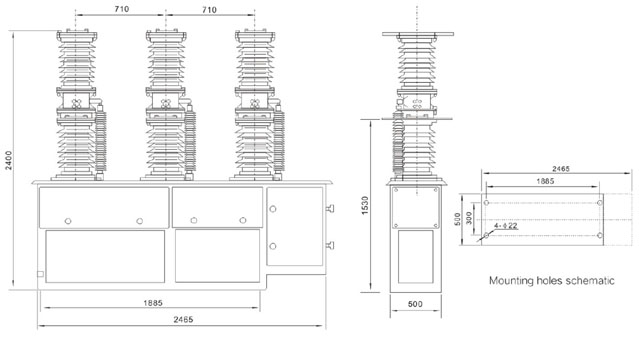

Dimensiones totales
