Interruptor de circuito de vacío de alto voltaje al aire libre

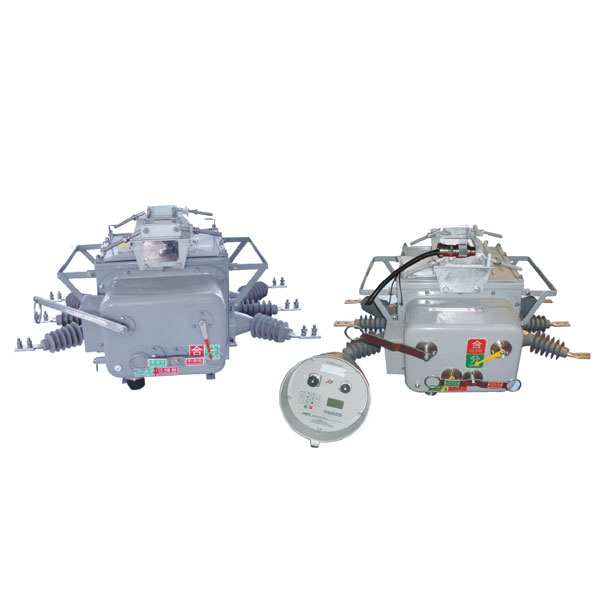

ZW20Z-12 disyuntor de vacío de alta tensión de intemperie
  • ZW20Z-12 disyuntor de vacío de alta tensión de intemperie

ZW20Z-12 disyuntor de vacío de alta tensión de intemperie

durante un período de 12 KV, voltaje nominal del sistema trifásico de distribución de energía exterior de CA 50 HZ.
Utiliza un arco de vacío y gas SF6 como medio aislante,
Es el disyuntor de vacío tipo ZW20-12 de la mejora de los productos.
El gabinete adoptó la introducción de la tecnología japonesa de sellado de gas Toshiba VSP5, estructura aislante a prueba de explosión

Detailed introduction

ZW20Z-12 outdoor high voltage vacuum circuit breaker

ZW20Z-12 disyuntor de vacío de alta tensión de intemperie

Resumen
Serie ZW20Z-12 de disyuntor de vacío de alto voltaje para exteriores (en lo sucesivo denominado disyuntor) durante un período de 12 KV, voltaje nominal del sistema trifásico de distribución de energía exterior de CA 50 HZ. Utiliza un arco de vacío y gas SF6 como medio aislante, es un disyuntor de vacío tipo ZW20-12 para la mejora de los productos. El gabinete adoptó la introducción de la tecnología japonesa de sellado de gas Toshiba VSP5, a prueba de explosión, estructura aislante, se mejoraron el rendimiento del sellado en el conducto de salida también, el rendimiento general del sellado es bueno, el llenado interno de gas SF6 no se ve afectado, no se ve afectado por el ambiente; La miniaturización del mecanismo de operación del resorte, la confiabilidad y la estabilidad de la optimización, la cadena de transmisión principal y el multinivel salieron del sistema móvil, la confiabilidad y estabilidad operativas que el mecanismo de operación del resorte tradicional nacional para mejorar varias veces; Contactos entre el eje principal y el manguito con una estructura acampanada de aducción de brazalete tipo bucle, la resistencia de contacto del circuito principal, aumento de baja temperatura. Por lo tanto, la columna exterior ZW20Z-12 en el disyuntor de vacío es un producto libre de mantenimiento. ?Es esa la columna en el disyuntor en el mejor?

ZW20Z-12, ZW20-12 también aumentó la protección contra sobrecorriente, las instrucciones de almacenamiento de energía de resorte institucional y está equipado con una salida de aire para conexión eléctrica secundaria, fácil de combinar con un controlador inteligente Excelente rendimiento eléctrico y mecánico, hacen que la columna exterior ZW20Z-12 en el interruptor de vacío se usa ampliamente.ls se usa principalmente para abrir y cerrar el sistema de alimentación de 10 KV, corriente de carga y corriente de cortocircuito, adecuado para subestaciones transformadoras y empresas industriales y mineras para protección y control en el sistema de distribución de energía, es más adecuado para frecuentes operación con power9rid.Este producto con el controlador, tiene una excelente función de recierre, puede cumplir con los requisitos del sistema de automatización de distribución.

Especificaciones

No. Item Units Parameters
1 Rated voltage kV 12
2 Rated frequency Hz 50
3 Rated current A 630,1250
4 Rated short circuit breaking current kA 12.5 、16 、20 、25
5 Rated peak withstand current(peak) kA 3 1 . 5 、40 、5 0 、63
6 Rated short-time withstand cu rre nt kA 12.5 、16 、2 0 、25
7 Rated short circuit making current (peak value) kA 3 1 . 5 、40 、5 0 、63
8 Mechanical life Times 10000
9 Breaking times of rated current Times 10000
10 Break1ng times of rated s hort-c1rcuit break i ng current Times 30
11 1 min PF withstand voltage: interphase , to earth /fracture kV 42
12 Lightening impulse withstand voltage(peak): interphase ,relative/broken circuit kV 75
13 Secondary loop 1min powerfrequency tolerance kV 2

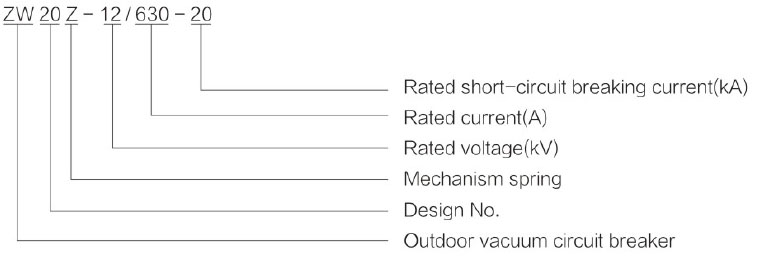

Implicación del modelo

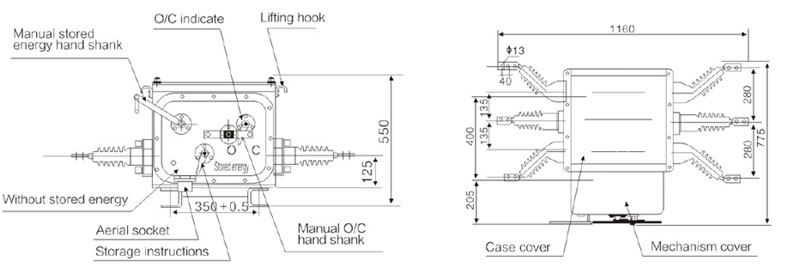

Dimensiones totales
