Disyuntor de vacío interior HV ZN85-40.5

Notas

Disyuntor de vacío de alto voltaje para interiores ZN85-40.5
Resumen
El disyuntor de vacío HV para interiores ZN85-40.5 es un disyuntor trifásico de CA 50 Hz y 40,5 kV para interiores.

Introducción detallada

ZN85-40.5 indoor HV vacuum circuit breaker

Disyuntor de vacío de alto voltaje para interiores ZN85-40.5

Resumen
El disyuntor de vacío HV para interiores ZN85-40.5 es un equipo de interruptor interior trifásico de CA 50 Hz 40,5 kV.
? Forma de instalación: tipo extraíble;
? Mecanismo operativo: mecanismo operativo de resorte;
? Tipo de poste: poste ensamblado, poste integrado;
? Aplicación: aparamenta KYN61-40.5.
? Enchufe secundario: 58 pines, 64 pines.

※ Condiciones ambientales
? Temperatura ambiente: -15 ℃ ~ +40 ℃;
? Altitud: ≤1000m;
? Humedad relativa: promedio diario ≤95%, promedio mensual ≤90%;
? Intensidad del terremoto: nivel ≤8;
? Lugares sin fuego, peligro de explosión, suciedad grave, corrosión química y vibraciones intensas.

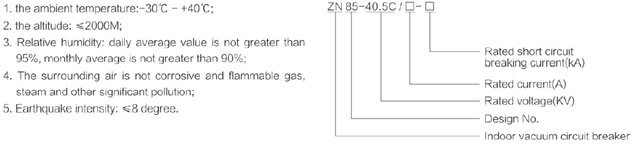

Implicación del modelo


Especificaciones

No. Artículo Unidades Parámetros
1 Tensión nominal
kV 40,5
2 Nivel de aislamiento nominal Tensión soportada de frecuencia industrial 1 min (valor efectivo) kV 95
Tensión soportada de impulso de rayo (valor efectivo) kV 185
3 Corriente nominal A 1250/1600/2000
4 Frecuencia nominal Hz 50
5 Corriente nominal soportada de corta duración ka 25 31,5
6 Corriente pico nominal soportada ka 63 80
7 Corriente nominal de corte en cortocircuito ka 25 31,5
8 Corriente nominal de cierre de cortocircuito (valor máximo) ka 63 80
9 Cortocircuito clasificado Tiempo continuo S 4
10 Secuencia de operación nominal C-0.3s-CO-180s-CO
11 tiempo de descanso EM <80
12 Tiempos nominales de corriente de corte de cortocircuito Tiempo 20
13 Corriente de ruptura de unidad de capacitor único A 630
14 Vida de la maquinaria Tiempo 10000
15 Tensión de funcionamiento nominal V CA/CC 110.220
dieciséis Corriente nominal del dispositivo de condensador único adosado A 400
