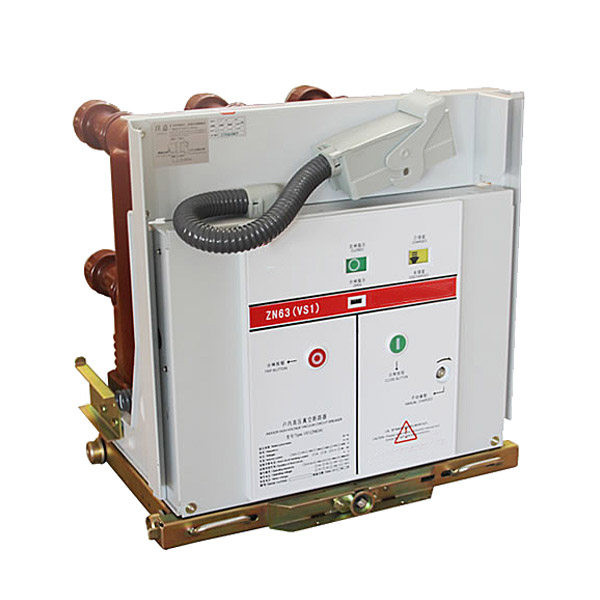

Disyuntor de vacío interior fijo ZN63(VBM7)-12

Notas

El disyuntor de vacío de montaje lateral VS1-12 es un tipo de dispositivo interruptor de alto voltaje interior que se utiliza en el sistema de alimentación trifásico de CA de frecuencia 50 HZ, voltaje nominal 12 KV como unidad de protección y control.
Debido a la superioridad especial del disyuntor de vacío, es especialmente adecuado para aplicaciones que requieren un funcionamiento frecuente a una corriente de funcionamiento nominal o a una ubicación de corriente de corte de cortocircuito abierto múltiple.

Descargar PDF Solicitar presupuesto 0086-577-62786608

Introducción detallada

ZN63(VBM7)-12 fixed indoor vacuum circuit breaker

Disyuntor de vacío de alto voltaje para interiores ZN63 (VBM7) -12

Resumen
El disyuntor de vacío de montaje lateral VS1-12 es un tipo de dispositivo interruptor de alto voltaje interior que se utiliza en el sistema de alimentación trifásico de CA de frecuencia 50 HZ, voltaje nominal 12 KV como unidad de protección y control. Debido a la superioridad especial del disyuntor de vacío, es especialmente adecuado para aplicaciones que requieren un funcionamiento frecuente a una corriente de funcionamiento nominal o a una ubicación de corriente de corte de cortocircuito abierto múltiple. Es especialmente adecuado para lugares que requieren operaciones frecuentes.
El disyuntor de vacío de montaje lateral VS1-12 adopta una instalación fija, que se utiliza principalmente en el tablero de distribución fijo. Puede usarse solo o en un sistema de suministro de energía de red en anillo, un sistema variable tipo caja y un sistema de suministro de energía no estándar para proteger y controlar el

Especificaciones técnicas

NO.	Artículo		Unidades	Parámetros
1	Tensión nominal		kV	12
2	Corriente nominal		A	630~1250	1250	1250
3	Cortocircuito nominal rompiendo corriente		ka	20	25	31,5
4	Corriente nominal de cierre de cortocircuito		ka	50	63	80
5	Corriente pico nominal soportada		ka	50	63	80
6	4S clasificado cortocircuito-ci rcu que soporta la corriente		ka	20	25	31,5
7	Clasificado nivel de aislamiento	Tensión de frecuencia eléctrica de 1 min.	kV	42 (fractura 48)
		Tensión soportada por impulso de relámpago (pico)		75 (fractura 65)
8	Secuencia operativa nominal			O－ 0.3S-CO-180S-CO
9	vida del mecanismo		Veces	10000
10	Tiempos de apertura de la corriente nominal de corte en cortocircuito		Veces	50
11	Tensión nominal de cierre del operador (CC)		V	CA/CC 220.110
12	Tensión nominal de apertura del operador (CC)		V	CA/CC 220.110
13	Espacio entre contactos abiertos		milímetros	11 ± 1
14	Sobrecarrera (grado de compresión del resorte de contacto)		milímetros	3,5 ± 0,5
15	Puntos de tres fases, tiempo de rebote de cierre		EM	≤2
dieciséis	Tiempo de rebote de cierre de contacto		EM	≤2
17	Velocidad media de apertura		EM	1,1 ± 0,2
18	Velocidad media de cierre		EM	0,6 ± 0,2
19	apertura tiempo	El voltaje de funcionamiento más alto	s	≤0,05
		El voltaje de funcionamiento más bajo		≤0,08
20	hora de cierre		s	0.1
21	El contacto dinámico y estático permite desgastar un espesor acumulativo.		milímetros	3

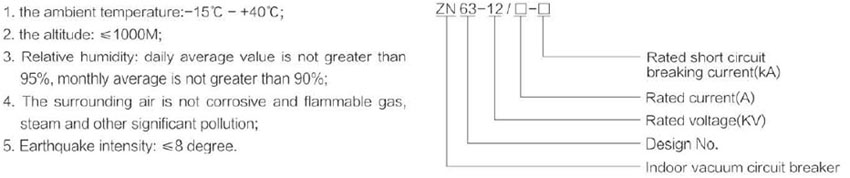

Implicación del modelo

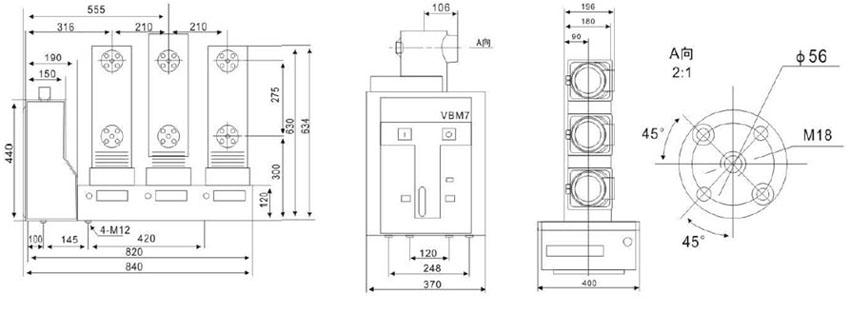

Dimensiones totales
