Disyuntor de vacío interior de montaje lateral ZN28G

Notas

El disyuntor de vacío para interiores de la serie ZN28G ZN28A-12 es un dispositivo trifásico de CA de 50 Hz con voltaje nominal de 12 kV para interiores.
control y protección para empresas industriales y mineras,
centrales eléctricas y subestaciones, instalaciones eléctricas,
y para lugar de operación frecuente.

Introducción detallada

ZN28G side mounted indoor vacuum circuit breaker

Disyuntor de vacío de alto voltaje para interiores ZN28G

Resumen
El disyuntor de vacío para interiores de la serie ZN28G ZN28A-12 es un dispositivo de protección para interiores trifásico de CA 50 Hz, voltaje nominal de 12 kV, control y protección para empresas industriales y mineras, plantas y subestaciones de energía, instalaciones eléctricas y lugares de operación frecuente.

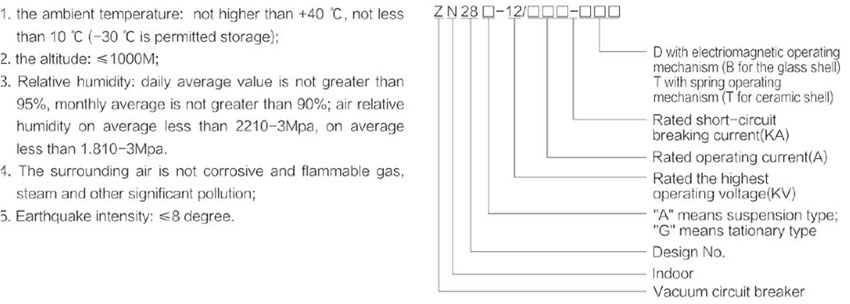

Implicación del modelo

Especificaciones

No. Artículo Unidades Parámetros
1 Tensión nominal kV 12
2 Corriente nominal A 630-3150
3 Corriente nominal de corte en cortocircuito KA 20 31,5 40
4 Corriente nominal de cierre de cortocircuito KA 50 80 100
5 Corriente eléctrica constante dinámica nominal (pico) KA 50 80 100
6 Corriente nominal de estabilidad térmica (RMS) KA 20 31,5 40
7 Tiempo nominal de estabilidad térmica S 4
8 Los tiempos de corte de la corriente de corte nominal de cortocircuito Veces 30(50)
9 Tiempo abierto del mecanismo operativo electromagnético CD10 EM <80
10 Secuencia de operación nominal 0-0,3s-CO-180s-CO
11 Un minuto de tensión soportada de frecuencia eléctrica (RMS) kV La fase 42, artículo 148.
12 Presión del rayo kV La fase 75, sección 85.
13 Vida mecánica Veces 10000
14 Nota: 20KA, 31,5KA t=0,3s t1=180s 40KA t=180s t1 =180s

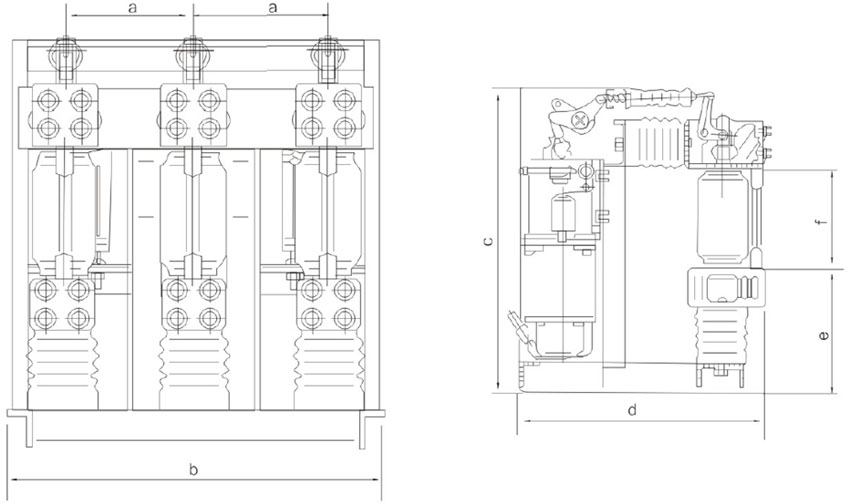

Dimensiones totales
