FZN25 FZRN25 Interruptor de ruptura de carga de alto voltaje para interiores
Resumen
Interruptor de carga de vacío tipo FZN25, FZRN25 y aparato compuesto, adecuado para red de anillo trifásico de CA de 50 Hz o fuente de alimentación terminal y equipos eléctricos industriales, para control de carga y protección contra cortocircuitos, uso de iones, interruptor de carga para abrir y cerrar la corriente de circuito cerrado, no -Transformador de carga y corriente de carga del cable, el aparato compuesto puede interrumpir cualquier corriente hasta la corriente nominal de cortocircuito. Adopte el movimiento recto o el aislamiento de fractura y el varillaje del interruptor en vacío. Con función de funcionamiento manual y eléctrico.
Diseño de estructura de transmisión especial FZN25, FZRN25, cámara de extinción de arco que solo soporta voltaje en el momento de cierre y rotura, tamaño pequeño, peso ligero.
FZN25, FZRN25 puede realizar operaciones desechables de fractura de aislamiento y fractura de cámara de extinción de arco.
FZN25, FZRN25 tiene una válvula de conexión mutua de conexión a tierra entre el contacto estático y el cilindro conductor mova, lo que garantiza seguridad y un mantenimiento conveniente.
Condición ambiental
1. Temperatura ambiente: -25°C-+40°C, región alpina, ;;.-40°C;
2. La altitud: ≤1000M;
3. Humedad relativa: el valor promedio diario no es superior al 95%, el promedio mensual no es superior al 90%;
4. Intensidad del terremoto: ≤ 8 grados;
5. El aire circundante no contiene gases corrosivos e inflamables, vapor ni otros contaminantes importantes;
6. Grado de contaminación: clase II;

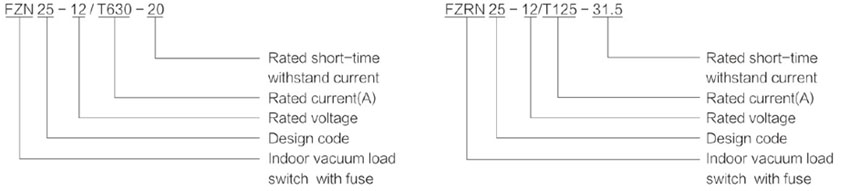

Implicación del modelo
Especificaciones
Artículo | Unidades | Parámetros | ||
FZN25-12D/T630-20 | FZRN25-12D/T125-31.5 | |||
Tensión nominal | ka | 12 | ||
Frecuencia nominal | Hz | 50 | ||
Corriente nominal | A | 630 | 125 | |
Nivel de aislamiento nominal | voltaje de frecuencia de 1 min | kV | Fractura del interruptor 30. en el suelo, blanco 42 .solación Fractura48 | |
Tensión soportada al impulso del rayo | kV | En el suelo, blanco 75 solación Fractura85 | ||
Corriente nominal de estabilidad dinámica (pico) | ka | 50 | — | |
4S corriente térmica | ka | 20 | — | |
Corriente nominal de corte de carga activa | A | 630 | 125 | |
Corriente de ruptura nominal en circuito cerrado | A | 630 | 125 | |
Corriente de rotura de carga nominal del cable | A | 10 | 10 | |
Transformador de carga de rotura | kV | 1250 | 1250 | |
Corriente de ruptura nominal de cortocircuito | ka | — | 31,5 | |
Corriente de transferencia nominal, transferencia de corriente nominal | A | — | 2000 | |
Modelo de fusible | — | SDLAJ-12SFLAJ-12 | ||
Producción de energía de impacto | j | — | 2-5 | |
Corriente nominal de cierre de cortocircuito | ka | 50 | ||
Corriente dinámica nominal del interruptor de tierra | ka | 50 | ||
Interruptor de puesta a tierra 2S corriente térmica | ka | 20 | ||
Circuito Secundario Tensión nominal | V | AC/CD220;110 | ||
Vida mecánica | Veces | 1000 |

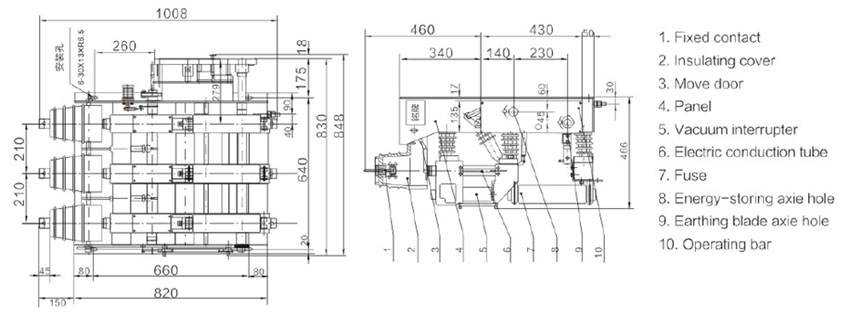

Dimensiones totales
