Condensador de potencia de alto voltaje trifásico BAM

Notas

Altitud: menos de 1000 m; Temperatura ambiente: -40 ℃ ~ +40 ℃。
Sin vibraciones mecánicas violentas, sin gases ni vapores nocivos, sin electricidad, explosivos ni polvo explosivo en el lugar.
Tensión de funcionamiento continuo: 1,00 Un, máx. a largo plazo, Sobretensión: menos.1 Un.
Sobrecorriente estable (incluida la corriente de armónicos) menos 1,3 pulg.

Introducción detallada

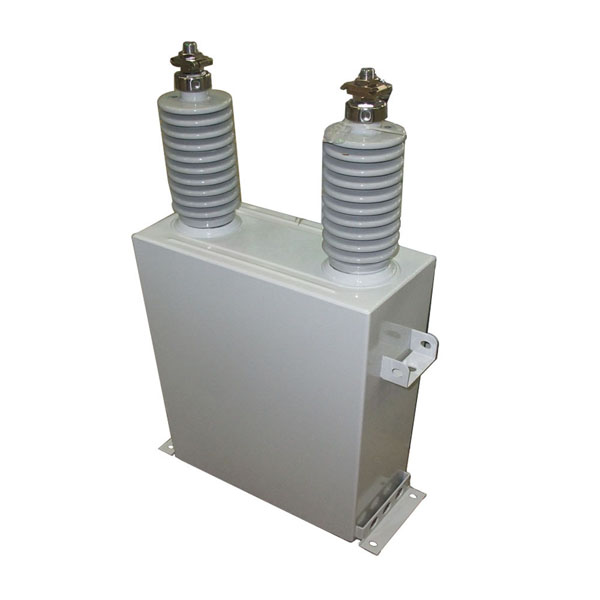

High voltage Power Capacitor

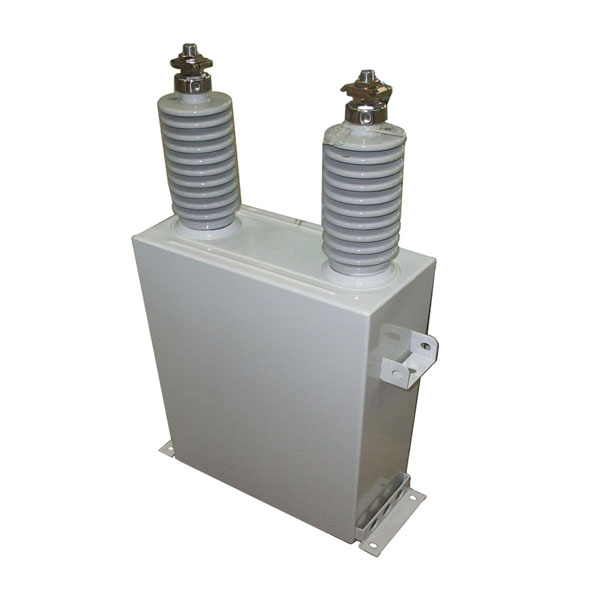

Condensador de potencia de alto voltaje BAM

Aplicación y estándares:
El condensador de alto voltaje se utiliza principalmente en el sistema de alimentación de CA con 50 Hz para mejorar el factor de potencia. El rendimiento se ajusta a GB 3083.2-89 "Condensador en derivación de alto voltaje" e IEC60871-1987.

GB/T11024-2010 Estándar nacional "Condensadores en derivación de tensión nominal de 1 kV o superior para sistemas de alimentación de CA"
JB/7112-2000 Estándar de la industria de maquinaria "Condensador de derivación HV ensamblado"
DL/T628-1997 Estándar de la industria de energía eléctrica 《Requisito técnico para ordenar condensadores en derivación HV ensamblados》

Condiciones de uso:
1.Altitud: menos de 1000 m; Temperatura ambiente: -40 ℃ ~ +40 ℃。
2. Sin vibraciones mecánicas violentas, sin gases ni vapores nocivos, sin polvo eléctrico, explosivo y explosivo en el lugar.
3.Voltaje de funcionamiento continuo: 1,00 Un, máx. a largo plazo, Sobrevoltaje: menos.1 Un.
4. Sobrecorriente estable (incluida la corriente de armónicos) menos 1,3 pulgadas.
5.Con voltaje de soporte: entre el terminal 2.15, voltaje nominal de tiempo durante 10 segundos, entre los terminales y el contenedor 42 kV durante 10 segundos.

Principales características técnicas:

1.Tensión nominal: 6,3 kV, 6,6 kV, 6,6/√3kV, 7,96 kV, 10,5 kV, 11 kV, 11 kV, 11/√3 kV, indíquelo en el pedido si desea otra capacidad especial.
2.Capacidad nominal: 33~334kvar, indíquelo en el pedido si desea otra capacidad especial.
3.Tolerancia de capacidad: -5 ~ 15%.
4.Valor tangencial del ángel de pérdida: película y papel medio tg θ≦0,08%, película medio tg θ≦0,05%.
5.Soportar voltaje: puede permitirse AC2.15 o DC4.3 veces el voltaje nominal entre la capacidad palidece, dura aproximadamente 10 s sin interrupción ni destello, BIL: 6kV(30kV), 10kV(42Kv).
6.Descarga libre: tiene resistencia interna, 10min después de cortar el suministro de energía, el voltaje residual se reducirá a 75V desde √2 Un.
7.Máx. Corriente: funcionando sin problemas por debajo del voltaje nominal de 1,3 veces, sobrevoltaje, tolerancia positiva de capacidad y onda armónica que no puede exceder 1 minuto cada 24 horas.
8.Corriente máxima: funciona sin problemas por debajo del voltaje nominal de 1,3 veces, sobrevoltaje, tolerancia positiva de capacidad y onda armónica que no puede superar la corriente nominal de 1,43 veces.
9.Estándar: GB/T 112024.1-2001, IEC6087:1997.

CONDENSADOR DE POTENCIA DE FASE SEPARADA

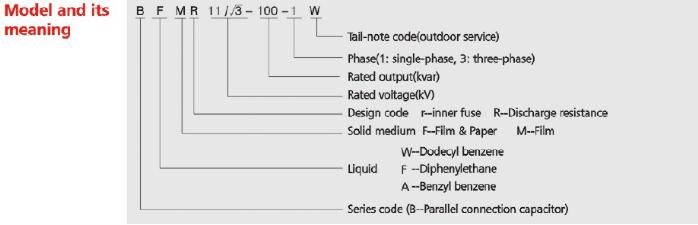

Modelo
bam
Tensión nominal
(kV)
Salida nominal (kVAr) Capacitancia nominal (uF) Corriente nominal en (A)
6,3-25-1W 6.3 25 2.006 3.968
6,3-30-1W 6.3 30 2.406 4.762
6.6/√3-25-1W 6.6/√3 25 5.481 6.561
6,3/√3-30-1W 6.6/√3 30 6.577 7.873
6,3/√3-50-1W 6.6/√3 50 10,96 13.12
10,5-25-1W 10.5 25 0,722 2.38
10,5-30-1W 10.5 30 0,886 2.857
10,5-50-1W 10.5 50 1.444 4.762
11/√3-30-1W 11/√3 30 2.368 4.724
11/√3-50-1W 11/√3 50 3.946 7.873
6,3-30-1W 6.3 30 2.4 4.76
6,3-50-1W 6.3 50 4 7.9
6,3-100-1W 6.3 100 8 15.9
6,3-200-1W 6.3 200 dieciséis 31,7
6,3-300-1W 6.3 300 24 47,6
6.3-334-1W 6.3 334 26,8 53
10,5-50-1W 10.5 50 1.44 4.8
10,5-100-1W 10.5 100 2.9 9.5
10,5-150-1W 10.5 150 4.3 14.3
10,5-200-1W 10.5 200 5.8 19
10,5-300-1W 10.5 300 8.67 28.6
10.5-334-1W 10.5 334 9.65 31,8
11/√3-50-1W 11/√3 50 3.95 7,87
11/√3-100-1W 11/√3 100 7,89 15,75
11/√3-150-1W 11/√3 150 11.84 23.6
11/√3-200-1W 11/√3 200 15,78 31,5
11/√3-300-1W 11/√3 300 23,68 47.2
11/√3-334-1W 11/√3 334 26.36 52,6
6,6/√3-50-1W 6.6/√3 50 10,96 13.12
6,6/√3-100-1W 6.6/√3 100 21.9 26.24
6,6/√3-150-1W 6.6/√3 150 32,9 39.36
6,6/√3-200-1W 6.6/√3 200 43,8 52,48
6,6/√3-300-1W 6.6/√3 300 65,8 78,7
6.6/√3-334-1W 6.6/√3 334 73.2 87,6
11-100-1W 11 100 2.63 9.1
11-150-1W 11 150 3.95 13.6
11-200-1W 11 200 5.26 18.2
11-300-1W 11 300 7,89 27.3
11-334-1W 11 334 8.79 30.4
12-100-1W 12 100 2.2 8.33
12-150-1W 12 150 3.3 12.5
12-200-1W 12 200 4.4 16.7
12-300-1W 12 300 6.64 25
12-334-1W 12 334 7.39 27,8
12/√3-100-1W 12/√3 100 6.63 14.4
12/√3-150-1W 12/√3 150 9,95 21.7
12/√3-200-1W 12/√3 200 13.3 28,9
12/√3-300-1W 12/√3 300 19.9 43.3
12/√3-334-1W 12/√3 334 22.1 48.2
12/√3-400-1W 12/√3 400 26,54 57,74
6,3-100-1W 6.3 100 8 15.9
6,3-150-1W 6.3 150 12 23.8
6,3-200-1W 6.3 200 dieciséis 31,7
6,3-300-1W 6.3 300 24 47,6
6.3-334-1W 6.3 334 26,8 53
6,6-100-1W 6.6 100 7.3 15.2
6,6-150-1W 6.6 150 11 22.7
6.6-200-1W 6.6 200 14.6 30.3
6.6-300-1W 6.6 300 22 45,5
6.6-334-1W 6.6 334 24.4 50,6
6,6/√3-100-1W 6.6/√3 100 21.9 26.24
6,6/√3-150-1W 6.6/√3 150 32,9 39.36
6,6/√3-200-1W 6.6/√3 200 43,8 52,48
6,6/√3-300-1W 6.6/√3 300 65,8 78,7
6.6/√3-334-1W 6.6/√3 334 73.2 87,6
11/√3-100-1W 11/√3 100 7,89 15,75
11/√3-150-1W 11/√3 150 11.84 23.6
11/√3-200-1W 11/√3 200 15,78 31,5
11/√3-300-1W 11/√3 300 23,68 47.2
11/√3-334-1W 11/√3 334 26.36 52,6
11-100-1W 11 100 2.63 5.25
11-150-1W 11 150 3.95 7,87
11-200-1W 11 200 5.26 10.5
11-300-1W 11 300 7.9 15,75
11-100-1W 11 100 2.63 5.25
11-150-1W 11 150 3.95 7,87
11-200-1W 11 200 5.26 10.5
11-300-1W 11 300 7.9 15,75
12-100-1W 12 100 2.2 4.8
12-150-1W 12 150 3.3 7.2
12-200-1W 12 200 4.4 9.6
12-300-1W 12 300 6.64 14.45
12-100-1W 12 100 2.2 4.8
12-150-1W 12 150 3.2 7.2
12-200-1W 12 200 4.4 9.6
12-300-1W 12 300 6.64 14.45
11/√3-200-1W 11/√3 200 15,78 31,5
11/√3-334-1W 11/√3 334 26.36 52,6
12/√3-200-1W 12/√3 200 13.3 28,9
12/√3-334-1W 12/√3 334 22.1 48.2
12-200-1W 12 200 4.4 16.7
12-334-1W 12 334 7.39 27,8
10,5-200-1W 10.5 200 5.8 19
10.5-334-1W 10.5 334 9.65 31,8
