Condensador de potencia monofásico BSMJ tipo caja

Notas

Pequeño volumen, peso ligero y instalación cómoda
Sin fugas de aceite, no tóxico y protección del medio ambiente.
Bajas pérdidas, poca radiación y bajo aumento de temperatura.
Excelente rendimiento de autocuración
Seguridad

Introducción detallada

Box single phase Power Capacitor

Condensador de potencia de bajo voltaje BSMJ tipo caja

Descripción general:

La marca ZHIYUE de condensadores de bajo voltaje de tipo autorreparable hechos de película metalizada avanzada, se produce estrictamente de acuerdo con el estándar nacional y el estándar IEC mediante técnicas y equipos extranjeros avanzados introducidos. El dispositivo es adecuado para redes eléctricas de bajo voltaje para mejorar el factor de potencia, reducir la pérdida reactiva y mejorar la calidad del voltaje.

Características:

1. Pequeño volumen, peso ligero e instalación conveniente.
2. Sin fugas de aceite, no tóxico y protección del medio ambiente.
3. Baja pérdida, poca radiación y bajo aumento de temperatura.
4.Excelente rendimiento de autocuración
5.Seguridad

Condiciones de trabajo:

1.Altitud: inferior a 2000 m
2. Temperatura ambiente: -25 ~ 50 ℃ grados
3.Humedad: inferior al 85%
4. Después del corte de energía, reputar cuando asegúrese de que el voltaje restante sea menor que el 10% del voltaje nominal, generalmente este tiempo es 200 s, por lo que el controlador que use debe tener la función de retardo de tiempo para reputar después del corte.

Datos técnicos:
2.Tensión nominal: 230 VCA, 400 VCA, 525 VCA, 690 VCA, 750 VCA, 1050 VCA, 1200 VCA
3. Salida nominal: 1-60 KVAR
4.Frecuencia nominal: 50 Hz o 60 Hz.
5.Tolerancia de capacitancia: -5% - +10%
6.Tangente del ángulo de pérdida: con el voltaje nominal de frecuencia de potencia,
7. Tensión soportada: Entre el terminal 2,15 veces el voltaje nominal durante 5 segundos, entre los terminales y el contenedor 2 Un+2Kv o 3KVAC elija el mayor durante 10 segundos.
8. Sobretensión máxima permitida: 110% de tensión nominal
9. Sobrecorriente máxima permitida: 130% de corriente nominal
10. Característica de autodescarga: Menos de 50 V en 3 minutos después de que se cortó la energía cuando la CC es√2 Un como antes aumentada por los capacitores.
11.Estándar aplicable: GB/T 12747-2004, IEC60831-2002.

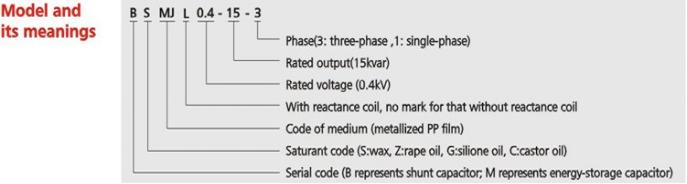

Modelo BSMJ
BCMJ BZMJ
Clasificado
Voltaje (kV)
Clasificado
Salida (kvar)
Clasificado
Condensador (uF)
Clasificado
Corriente (A)

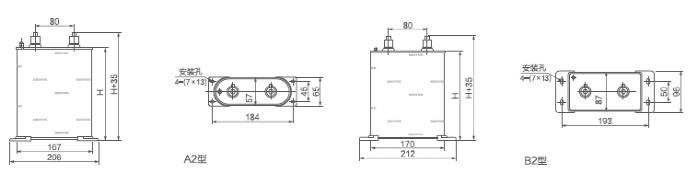

h
(mm)
Producción
Terminal
Caparazón
Tipo
0,23-1-1 0,23 1 60.2 4.3 125 M6 A2
0,23-3-1 0,23 3 180,5 13 125 M6 A2
0,23-5-1 0,23 5 301 21.7 125 M6 A2
0,23-7,5-1 0,23 7.5 451,5 32,6 210 M8 A2
0,23-10-1 0,23 10 602 43,5 210 M8 A2
0,23-15-1 0,23 15 903 65.2 210 M8 B2
0,23-20-1 0,23 20 1203.4 87 260 M8 B2
0,23-25-1 0,23 25 1504.3 108,7 330 M10 B2
0,23-30-1 0,23 30 1805.2 130,4 230 2*M10 C
0.4-4-1 0,4 4 79,6 10 125 M6 A2
0.4-5-1 0,4 5 99,5 12.5 125 M6 A2
0.4-6-1 0,4 6 119,4 15.0 125 M6 A2
0,4-7,5-1 0,4 7.5 149,2 18.8 125 M6 A2
0.4-8-1 0,4 8 159,2 20.0 125 M6 A2
0.4-10-1 0,4 10 198,9 25 180 M6 A2
0.4-12-1 0,4 12 238,7 30 180 M6 A2
0.4-14-1 0,4 14 278,5 35 210 M6 A2
0.4-15-1 0,4 15 298,4 37,5 210 M6 A2
0.4-16-1 0,4 dieciséis 318.3 40 210 M6 A2
0.4-18-1 0,4 18 358.1 45.0 210 M8 B2
0.4-20-1 0,4 20 397,9 50 210 M8 B2
0.4-22-1 0,4 22 437,7 55 210 M8 B2
0.4-25-1 0,4 24 497,4 62,5 210 M8 B2
0,4-30-1 0,4 30 596,8 75 260 M8 B2
0,4-35-1 0,4 35 696,3 87,5 330 M8 B2
0,4-40-1 0,4 40 796,2 100 330 M8 B2
0,4-45-1 0,4 45 895.2 112,5 230 2*M10 C
0,4-50-1 0,4 50 995.2 125 230 2*M10 C
0,4-60-1 0,4 60 1194.3 150 280 2*M10 C
0,45-4-1 0,45 4 62,9 8.9 125 M6 A2
0,45-5-1 0,45 5 78,6 11.1 125 M6 A2
0,45-6-1 0,45 6 94,3 13.3 125 M6 A2
0,45-7,5-1 0,45 7.5 117,9 16.7 125 M6 A2
0,45-8-1 0,45 8 125,8 17.8 125 M6 A2
0,45-10-1 0,45 10 157,2 22.2 180 M6 A2
0,45-12-1 0,45 12 188,6 26,7 180 M6 A2
0,45-14-1 0,45 14 220.1 31.1 210 M8 A2
0,45-15-1 0,45 15 235,8 33.3 210 M8 A2
0,45-16-1 0,45 dieciséis 251,5 35,6 210 M8 A2
0,45-18-1 0,45 18 282,9 40 210 M8 A2/B2
0,45-20-1 0,45 20 314.4 44.4 210 M8 A2/B2
0,45-22-1 0,45 22 345,8 48,9 210 M8 B2
0,45-25-1 0,45 25 393.2 55,6 210 M8 B2
0,45-30-1 0,45 30 471,8 66,7 210 M8 B2
0,45-35-1 0,45 35 550.2 77,8 260 M8 B2
0,45-40-1 0,45 40 629.1 88,9 260 M8 B2
0,45-45-1 0,45 45 707.4 100 230 M10 C
0,45-50-1 0,45 50 786,3 111.1 230 2*M10 C
0,45-60-1 0,45 60 943,6 133.3 230 2*M10 C
