Disyuntor de vacío HV interior fijo ZN63 (VS1) -12

Notas

? IEC62271-100 Aparamenta y equipo de control de alto voltaje Parte 100: Disyuntores de CA
? Disyuntores de CA de alto voltaje GB1984
? GB/T11022 Especificaciones comunes para estándares de aparamenta y control de alta tensión
? Disyuntores en vacío de CA de alto voltaje JB/T 3855
? DL/T402 Especificación de disyuntores de CA de alto voltaje

Introducción detallada

ZN63(VS1)-12 fixed indoor HV vacuum circuit breaker

Disyuntor de vacío de alto voltaje para interiores ZN63 (VS1) -12

Resumen
El disyuntor de vacío HV interior VS1-12 es un equipo de interruptor interior trifásico CA 50 Hz 12 kV.
? Forma de instalación: tipo extraíble, tipo fijo, tipo de montaje lateral;
? Mecanismo operativo: mecanismo operativo de resorte, mecanismo operativo magnético permanente;
? Tipo de poste: poste ensamblado, poste integrado;
? Aplicación: aparamenta KYN28-12, XGN-12.
? Enchufe secundario: 58 pines, 64 pines.

※ Estándares de producto
? IEC62271-100 Aparamenta y equipo de control de alto voltaje Parte 100: Disyuntores de CA
? Disyuntores de CA de alto voltaje GB1984
? GB/T11022 Especificaciones comunes para estándares de aparamenta y control de alta tensión
? Disyuntores en vacío de CA de alto voltaje JB/T 3855
? DL/T402 Especificación de disyuntores de CA de alto voltaje

※ Condiciones ambientales
? Temperatura ambiente: -15 ℃ ~ +40 ℃;
? Altitud: ≤1000m;
? Humedad relativa: promedio diario ≤95%, promedio mensual ≤90%;
? Intensidad del terremoto: nivel ≤8;
? Lugares sin fuego, peligro de explosión, suciedad grave, corrosión química y vibraciones intensas.

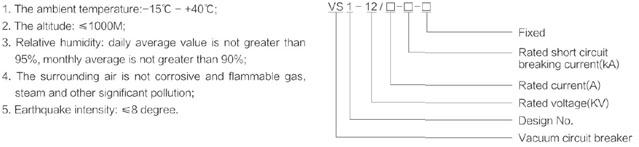

Implicación del modelo

Especificaciones técnicas

NO. Artículo Unidades Parámetros
1 Tensión nominal kV 12
2 Frecuencia nominal Hz 50
3 Nivel de aislamiento nominal Tolerancia nominal de tensión de impulso de rayo ka A tierra/Fase a Fase42/48
1 voltaje de frecuencia mínima A tierra/Fase a Fase75/85
4 Corriente de corte nominal de corta corriente ka 20 25 31,5 40
5 Corriente nominal A 630 630 1250 1600 1250 1600
1250 1250 2000 2500 2000 2500
6 Corriente nominal soportada en cortocircuito ka 20 25 31,5 40
7 Corriente pico nominal soportada 50 63 80 100
8 Corriente de cierre nominal de corta corriente (pico) 50 63 80 100
9 Duración de la corriente de cortocircuito de tasa d S 4
10 Vida mecánica Tiempo 10000
11 Tolerancia de frecuencia de la tensión del circuito secundario (1 min) V 2000
12 Secuencia de operación nominal O-0. 3s-CO-1 80s-CO
O- 180s-CO-180s-CO
